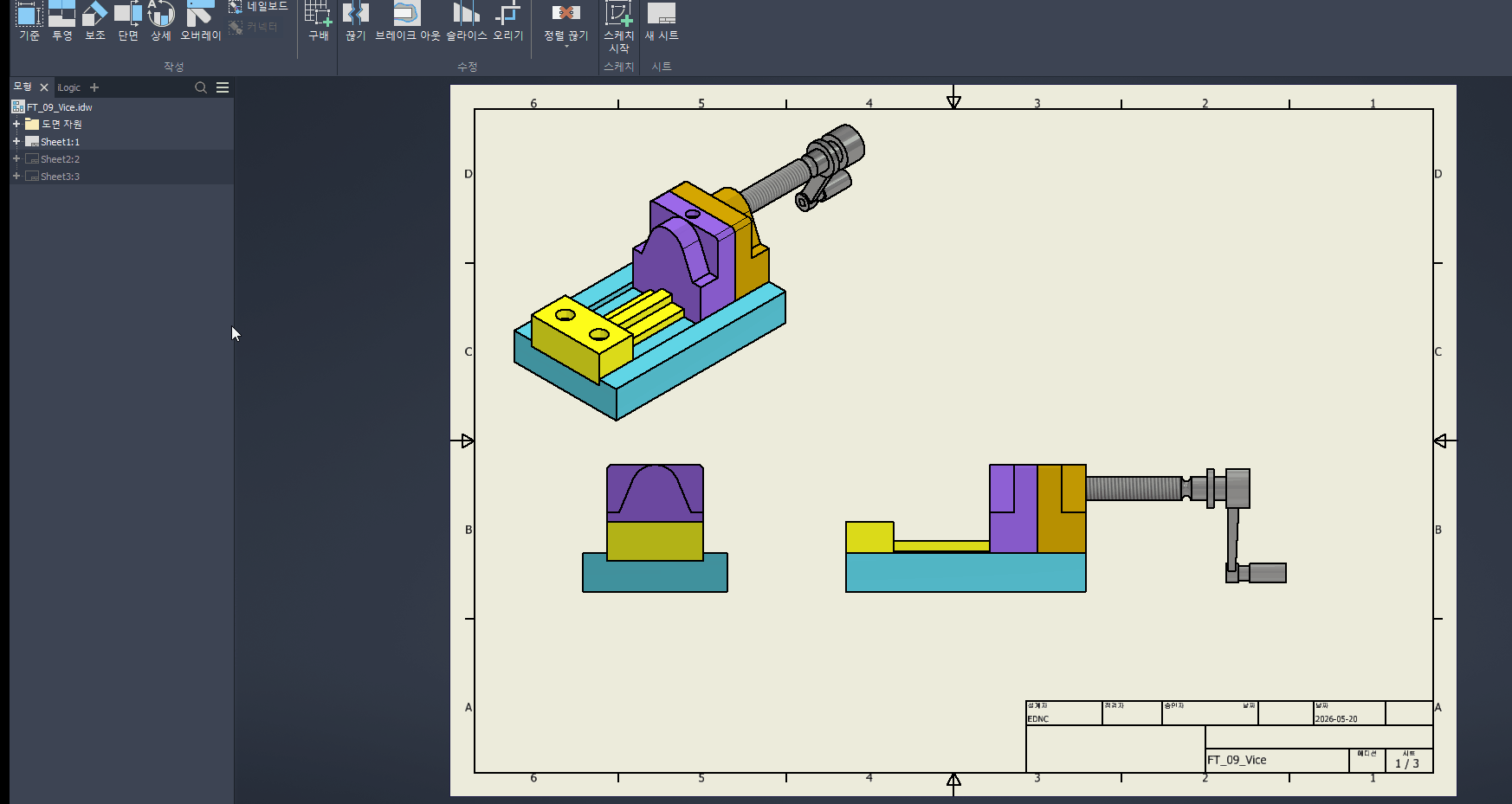

Inventor 조립품의 도면을 작성할 때 하나의 도면 파일 안에 구성요소 별 시트를 나누어 다중 시트 형태로 사용하는 경우가 있습니다.
하지만 기본 PDF 출력 기능을 사용할 경우 모든 시트가 하나의 PDF 파일로 통합 저장되기 때문에 특정 시트만 별도로 전달하거나 관리해야 하는 경우 추가 작업이 필요합니다.
아래 iLogic 규칙을 활용하면 한 번의 실행만으로 각 시트를 개별 PDF 파일로 자동 출력할 수 있습니다.
기존 작업 방식의 불편함

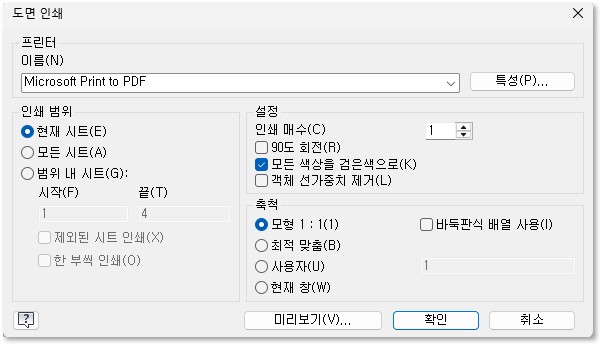

기본 Inventor PDF 출력 방식은 다음과 같은 구조입니다.
- 도면 내 모든 시트를 하나의 PDF로 저장
- 현재 시트를 PDF로 저장
- 시트 범위 지정 후 하나의 PDF로 저장
i-Logic 적용 방식
도면 내 모든 시트를 자동으로 탐색한 후 각 시트를 개별 PDF 파일로 저장합니다.
동작 흐름
- 전체 도면 시트 탐색
- 시트 이름 기준 개별 PDF 파일명 적용
- 지정한 경로에 PDF 파일 저장
주요 기능
위에서 지정한 경로의 폴더 구조와 작성된 규칙이 확인됩니다.
- 각 시트를 개별 PDF 파일로 저장
- 예시) 조립품.idw
- 시트1 → 시트1.pdf
- 시트2 → 시트2.pdf
- 시트3 → 시트3.pdf
- 예시) 조립품.idw
- PDF 파일명 규칙 적용
- 시트 이름
- 조립품 이름 + 시트 이름
- 사용자 환경에 맞게 사용자화 가능
- PDF 파일 저장 경로
- 현재 도면 파일 경로
- 프로젝트 작업 경로 하위 PDF 폴더 생성 후 하위 저장
- 사용자 환경에 맞게 사용자화 가능
위 i-Logic 규칙을 활용하면 Inventor 기본 기능으로는 번거로웠던 다중 시트 PDF 분리 작업을 한 번의 실행만으로 자동 처리할 수 있습니다.
특히 시트별 도면 관리 및 외부 전달 작업이 많은 환경에서 매우 효율적으로 활용할 수 있는 실용적인 기능입니다.
해당 i-Logic 규칙의 전체 코드가 필요하신 경우 아래 이메일로 문의 주시기 바랍니다.
