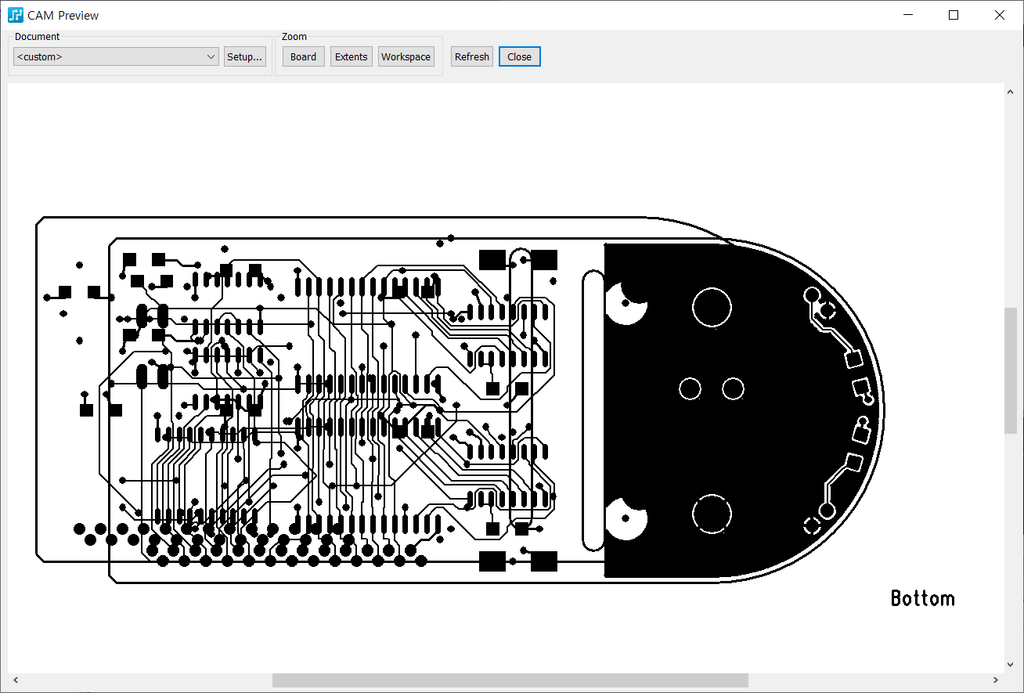

PADS Layout CAM에서 Gerber/CAM Document의 정렬이 어긋나는 경우가 있습니다.
아래 방법으로 plot의 정렬 기준을 offset으로 변경합니다.
1. PADS Layout에서 File > CAM 메뉴 실행

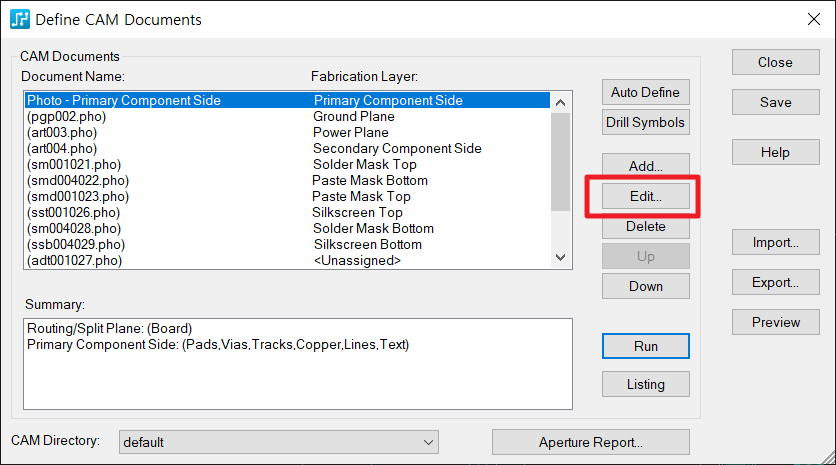

2. 정렬이 어긋난 CAM Document 선택 후 Edit 버튼 클릭

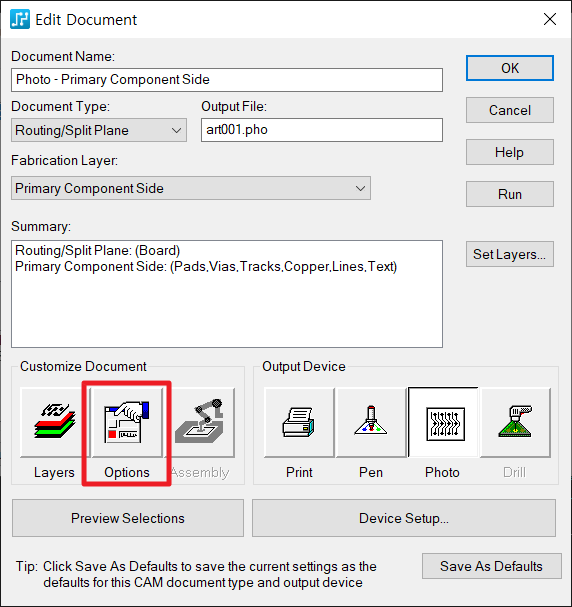

3. Edit Document 창에서 Options 버튼 클릭

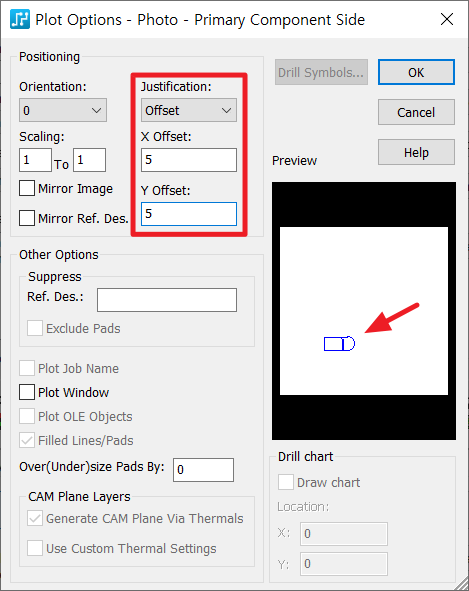

4. Justification을 offset으로 변경한 후, board가 sheet 안에 표시되도록 X offset 및 Y offset을 설정
5. 2~4 과정을 반복하여 모든 CAM Docuemt들의 정렬을 맞춤
