Inventor 도면 작업시 간격이 일정하지 않은 치수를 수동으로 정렬하는 경우가 많은데 치수의 개수가 많은 경우 많은 작업 시간이 소요되는 문제가 발생합니다.
이 문서에서는 Inventor의 치수 자동정렬 i-Logic을 통해 도면 스타일 편집기에 정의된 치수 간격 기준으로 치수를 일괄 정렬해주는 기능을 소개합니다.
적용 환경 및 사용 조건
- Inventor 도면 문서(.idw / .dwg) 환경
- 활성 시트 기준으로 동작
기존 작업 방식의 불편함
기존에는 다음과 같은 방식으로 치수 정렬 작업을 수행해야 했습니다.

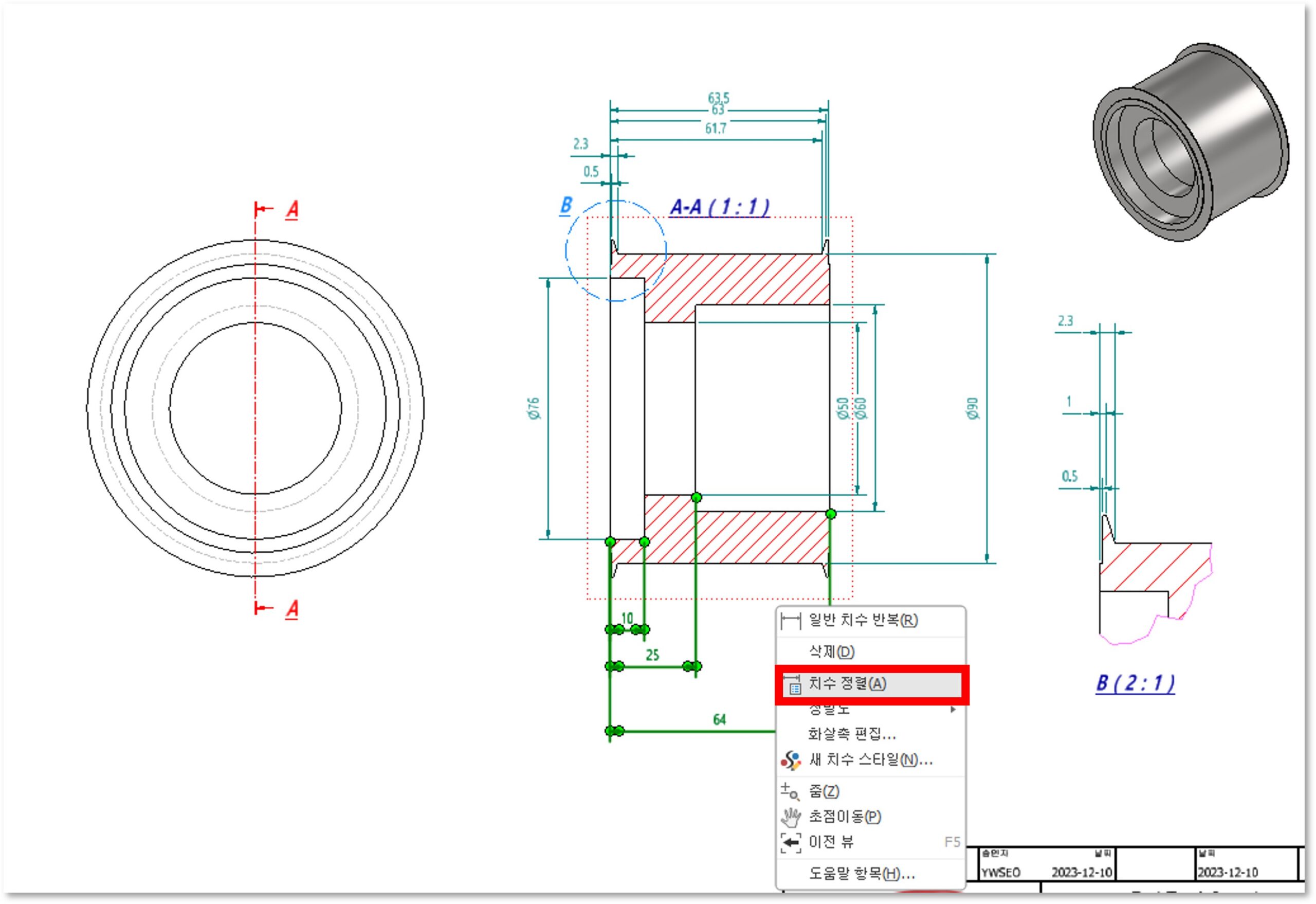

- 마우스로 치수를 하나씩 선택
- 우클릭 →치수 정렬 실행
- 치수 추가 시마다 반복 작업 필요
- 치수 누락 또는 선택 실수 발생 가능
i-Logic 적용 후 개선 방식

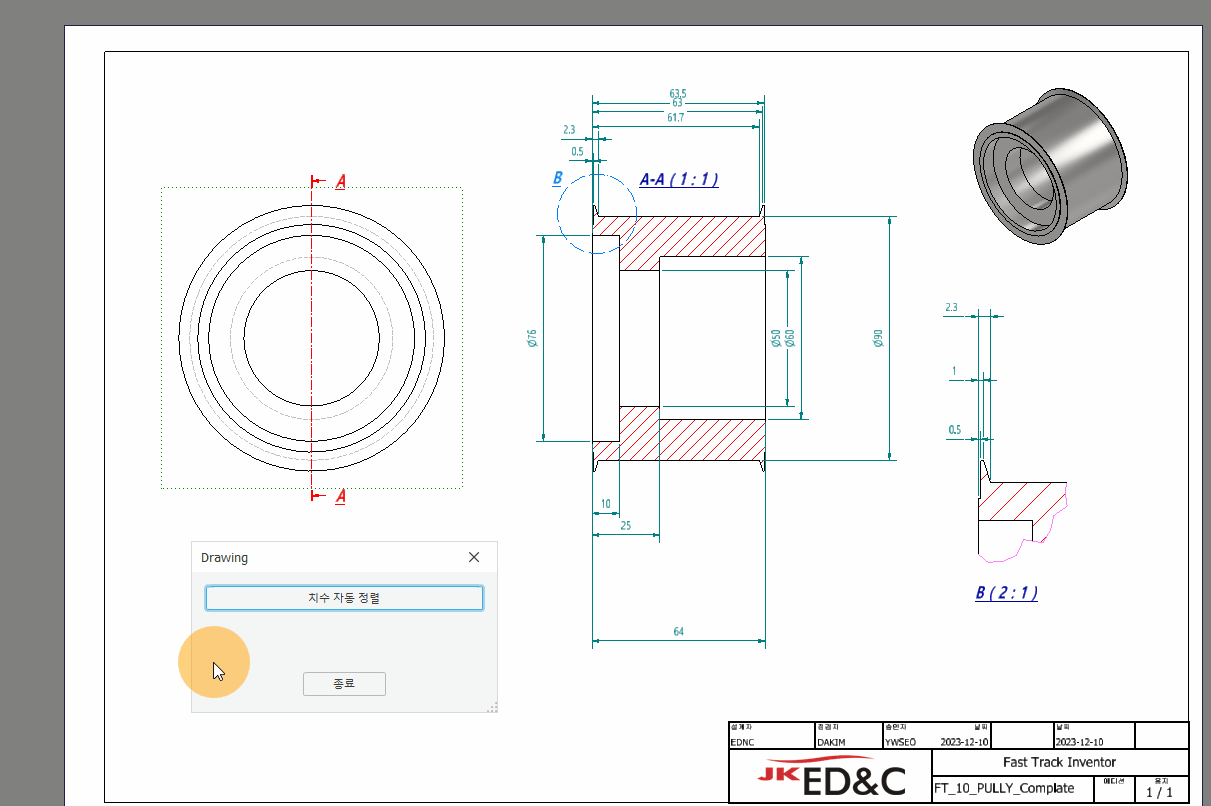

사용자는 버튼 한 번 클릭으로 모든 치수 정렬을 완료할 수 있습니다.
- 도면 치수 정렬 작업 시간 대폭 단축
- 도면 스타일 기준에 맞는 일관된 치수 배치
- 치수 누락, 정렬 실수 최소화
- 버튼 기반 자동화로 작업 표준화 가능
