Fusion 360의 리드 및 링크 수정 기능은 전체 툴패스를 다시 계산하지 않고도 개별적인 리드(진입/이탈) 및 링크 이동을 조정할 수 있는 기능입니다. 이를 통해 툴패스 최적화 및 가공 안정성을 더욱 손쉽게 향상할 수 있습니다.
주요 특징 및 이점
- 툴패스 재계산 없이 수정 가능
- 기존 툴패스를 변경하지 않고도 리드 및 링크 설정을 개별적으로 조정 가능
- 불필요한 계산 시간을 절약하여 작업 효율 향상
- 특수 영역 및 안전성 강화
- 특정 영역에서 리드 및 링크를 조정하여 툴 충돌 위험 감소
- 가공 중 진입 각도 및 안전 높이 변경을 통해 최적의 절삭 조건 설정 가능
- 가공 효율 극대화
- 불필요한 이동을 줄여 가공 시간을 단축
- 기존에 툴패스가 생성되지 않았던 위치에서도 작은 리드 및 링크 이동 추가 가능
상세 안내
- 설정 방법
제조 -> 수정 -> 리드 및 링크
선택 모드에서 리드 및 링크 선택 필터 설정

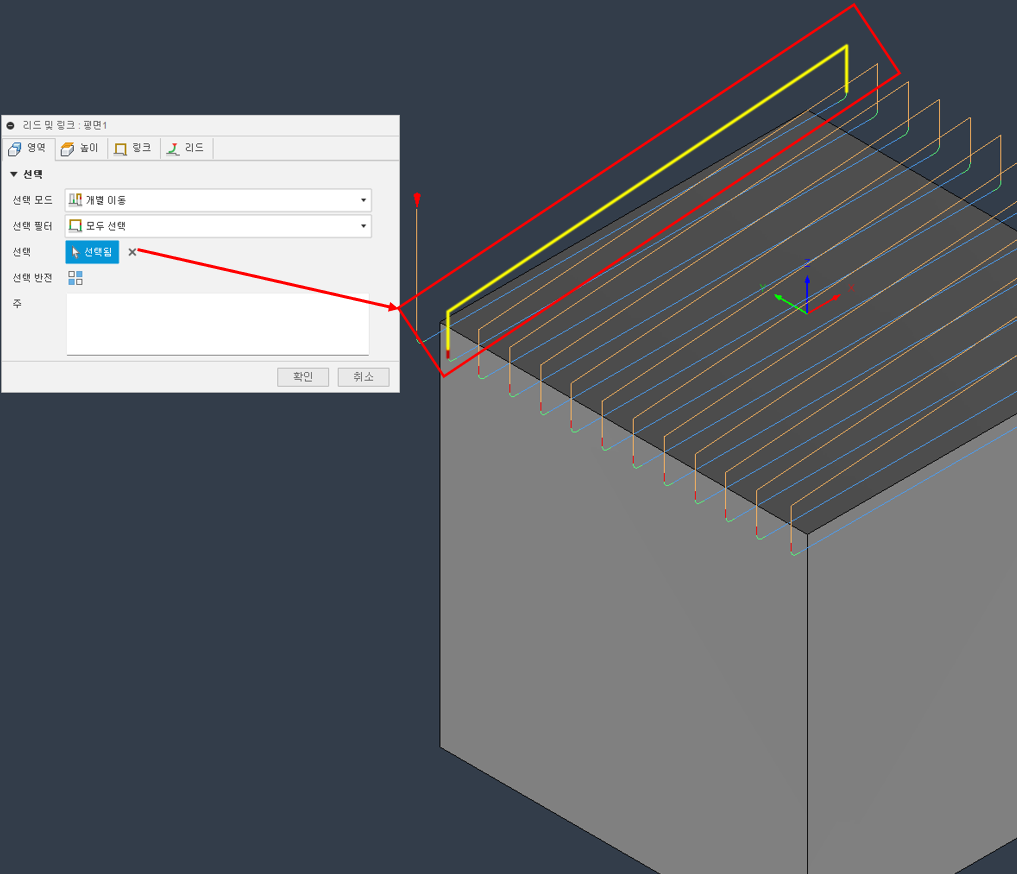

선택 -> 변경하고자 하는 리드 및 링크 선택

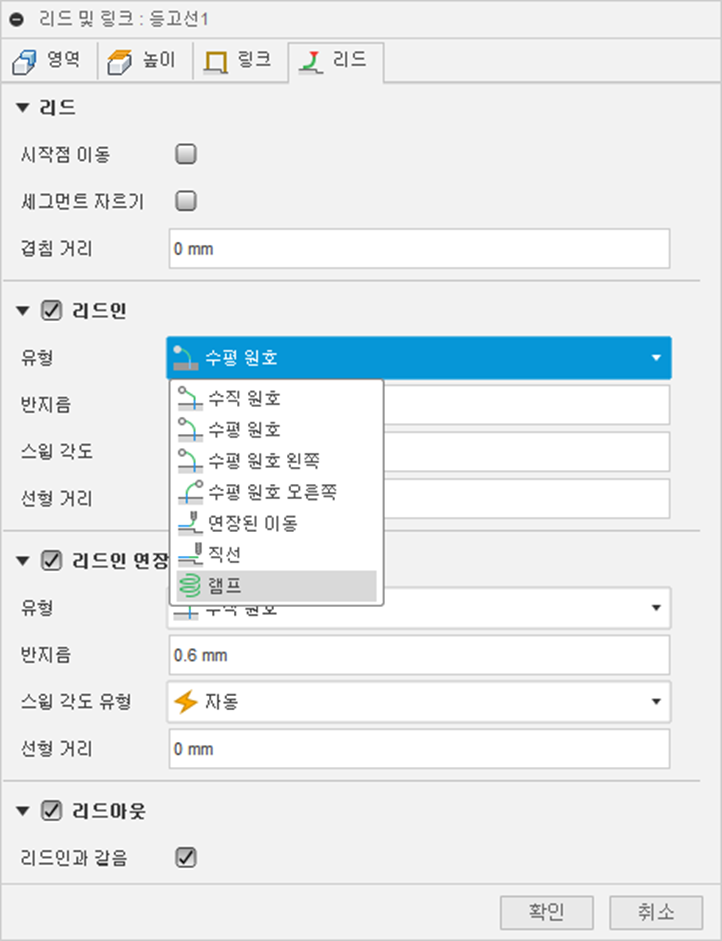

리드 -> 램프 선택

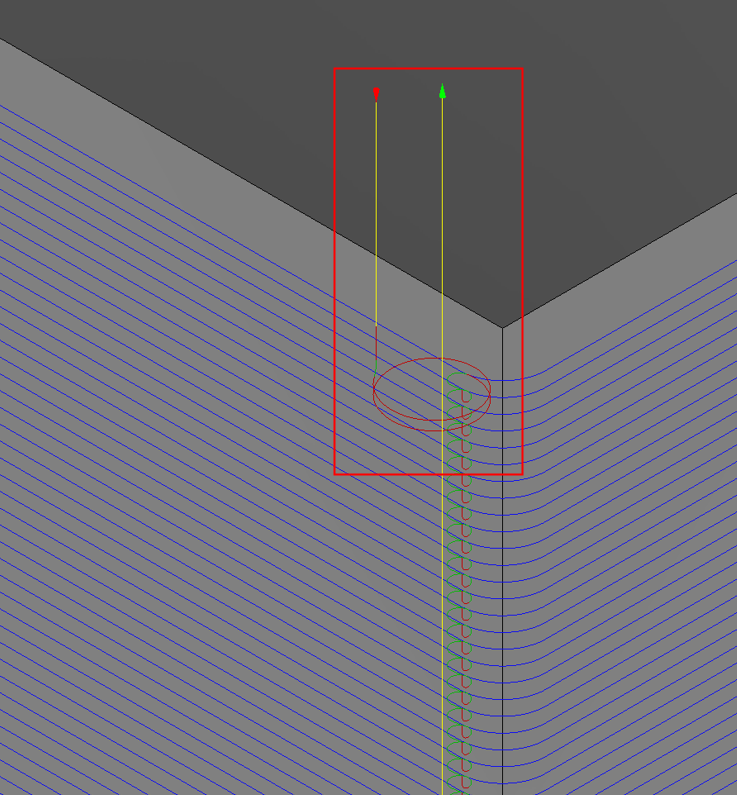

초기 진입만 램프로 변경

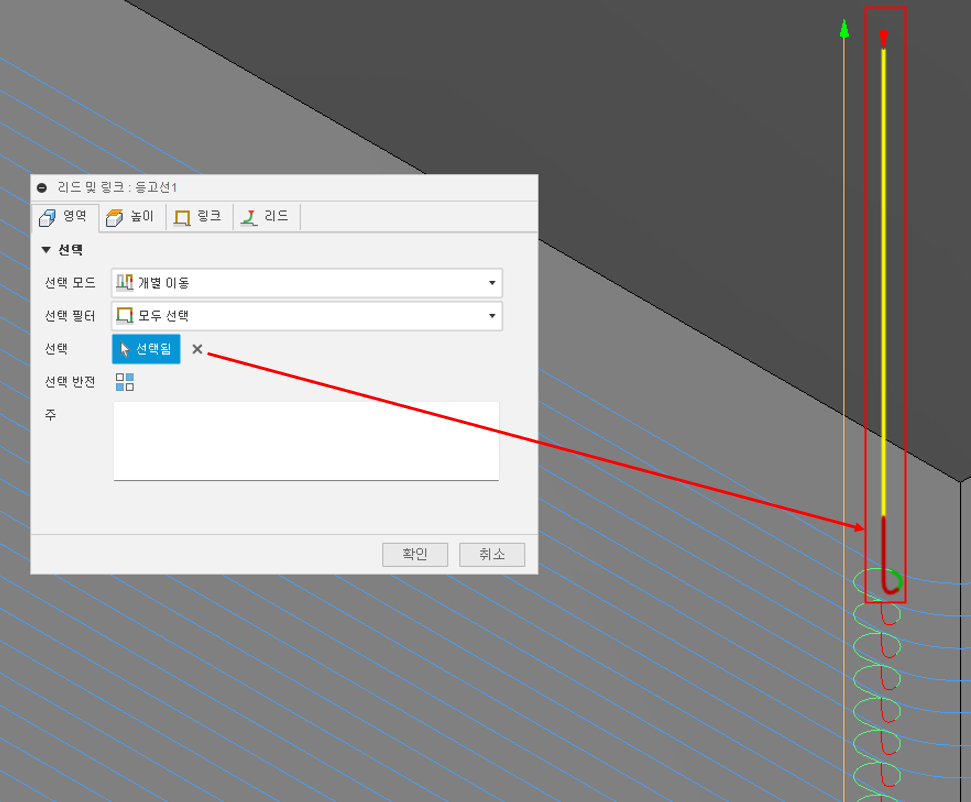

선택 -> 변경할 리드 및 링크 선택

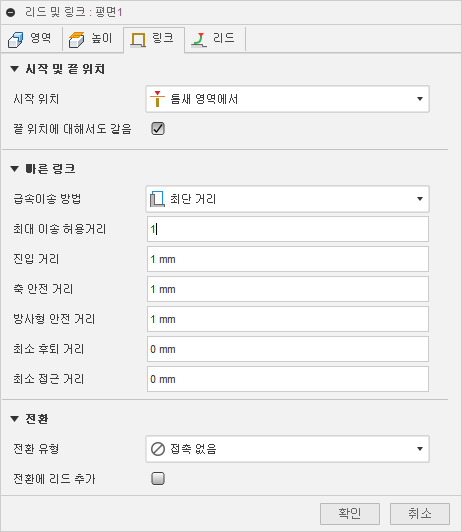

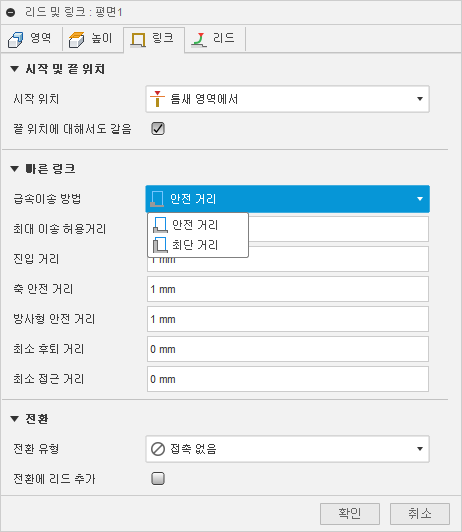

링크 -> 급속이송 방법 -> 최단 거리
최대 이송 허용거리 -> 1mm
선택한 링크에 대한 리트랙트 값 변경
