지멘스 EDA(Mentor)의 엔터프라이즈 PCB 솔루션인 Xpedition 기술이 적용된 PCB 설계 툴입니다. 배움의 용이성, 사용의 간편성, 확장 가능성 뿐만 아니라 뛰어난 기능 대비 가격이 저렴합니다.
- 가격 경쟁력이 뛰어나면서도 복잡한 PCB 및 FPGA 시스템 설계가 가능한 솔루션
- 초보자, 전문가 모두 쉽게 사용법 습득 가능
- 통합된 회로, 제약 조건, 분석 및 레이아웃 등을 통해 설계 시간 단축
- SI, PI, Thermal, DFM, 3D 검증을 이용한 Prototyping으로 재설계 횟수 단축
- 3D PCB 설계로 배치, 라우팅, MCAD 협업 가능
Design Entry
Databook
Symbol 및 BOM에 출력할 Property가 정의된 외부 Database에 연결할 수 있습니다.

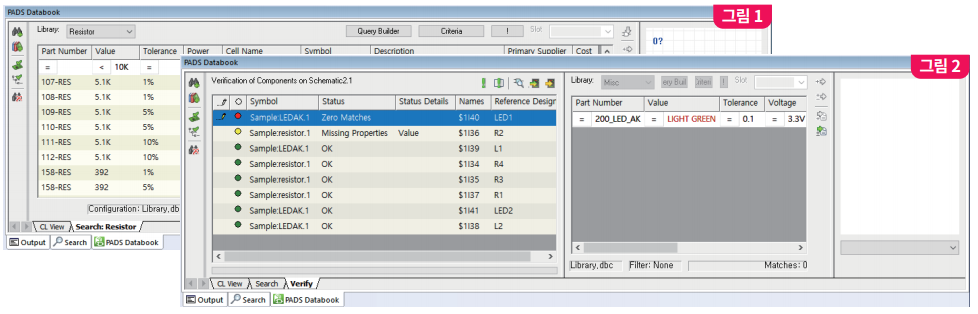

- Query 기능을 사용하면 사용할 부품을 쉽게 검색하고 선택할 수 있습니다. 이러한 기능을 바탕으로 설계자는 엔지니어링 팀이 리드 타임, 비용, 재고 가용성 등을 고려하여 부품 사용이 가능 합니다.[그림1]
- Verification 기능을 이용하여 사용한 부품이 DB에 등록되어 있는 정보와 일치하는 지 체크 가능합니다.[그림2]
Align Marker
Object를 배치/이동할 때, 다수의 Object를 정렬하고 동일 간격을 두는 데 사용됩니다.
Multi-net Connection

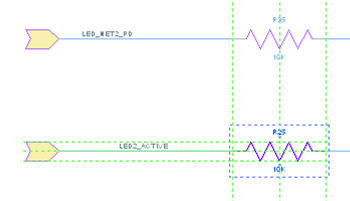

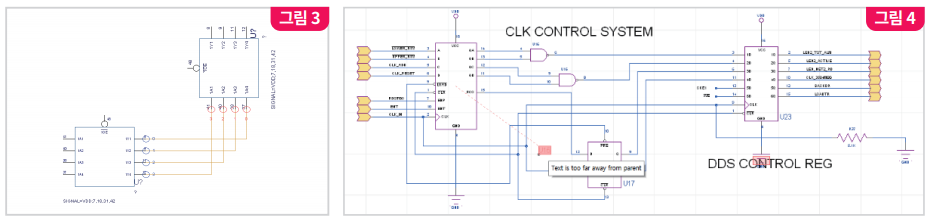

다수의 Net를 동시에 생성할 수 있을 뿐만 아니라 사용자가 정의한 순서대로 다수의 Net 생성이 가능합니다.[그림3]
Graphical Rules Check (GRC)
Object의 겹침, Grid를 벗어난 Net 또는 Pin, Text 정렬 등 전기적인 사항이 아닌 그래픽 적인 사항을 체크합니다.[그림4]
Constraint Definition & Management
Single Integrated Environment & Spreadsheet Usage
공통 환경에서 회로도와 PCB의 설계 제약을 관리합니다
- 회로도에서도 PCB 설계와 연관된 제약 조건에 대한 액세스를 확인, 편집, 지정할 수 있습니다.
- 여러 페이지로 분리된 스프레드 시트 형식으로 구성되어 있어 제약 조건 입력 및 수정이 용이합니다.
Single Integrated Environment & Spreadsheet Usage

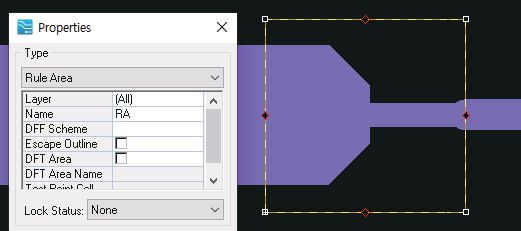

보드의 특정 영역에 부품 간의 중요한 연결이 많이 포함된 경우, 이 영역을 포함하는 보드 영역을 정의(RuleArea)하여 별도의 제약 조건을 적용 가능합니다.
Design Constraint Verification

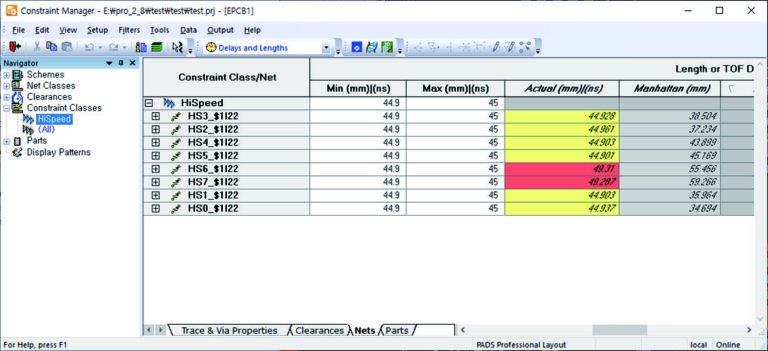

Constraint Manager에서 물리적 라우팅 결과 확인이 가능합니다. 제약 조건과 라우팅 결과 값을 비교하여 제약 조건 준수 여부를 시각적으로 표시해 줍니다.
Layout
Hierarchical Group Placement
정의한 Component Group을 배치하는 기능으로 Group을 이용한 부품 배치를 구상함으로써 효율적이고 최적의 부품 배치 전략을 빠르게 세울 수 있습니다.

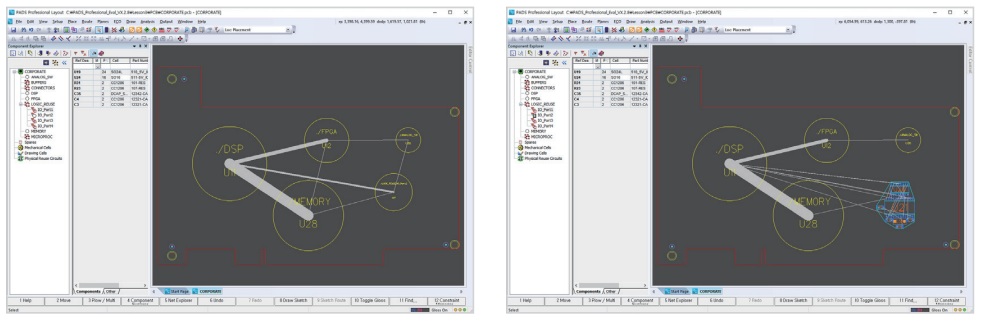

- 원 크기로 Component Group이 보드에서 차지하는 대략적인 공간 사이즈와 Netline의 굵기로 Connection의 밀도를 직관적으로 파악할 수 있습니다.
- Component Group 아래 Sub Group을 추가하여 계층적 구조로 구성할 수 있고, Sub Group도 배치 가능합니다
Tuning
Tuning 기능으로 Single-ended Trace 및 Differential Pair의 길이를 조절하여 타이밍/길이 요구 조건을 만족시킬 수 있습니다.
- 배선된 Single-ended Trace 및 Differential Pair에 자동 또는 수동으로 Tuning Pattern(Serpentine, Trombone, Sawtooth Trace)을 추가할 수 있습니다.[그림5]
- Tuning Box를 이동하여 Serpentine Trace Pattern의 위치를 조정할 수 있고 Tuning Box를 드래그 하여 Serpentine Trace Pattern의 사이즈(높이/길이)를 손쉽게 조절할 수 있습니다.[그림6]
- Tuning Box 조절 시 표시되는 Tuning Meter로 길이 요구 조건을 만족하는지 직관적으로 확인할 수 있습니다.[그림7]
Sketching Routing
Sketch Path 및 배선 Layer를 지정하여 Bus와 같은 다수 Net을 빠르게 배선할 수 있습니다.

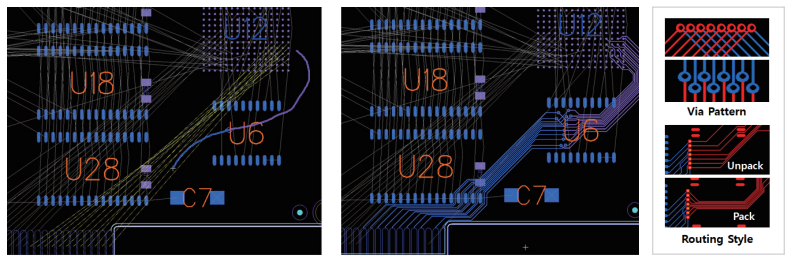

- Via Pattern 및 Routing Style에 대한 Option을 설정할 수 있어 Sketching Routing에 대해 세밀하게 제어할 수 있습니다.
Interactive Routing

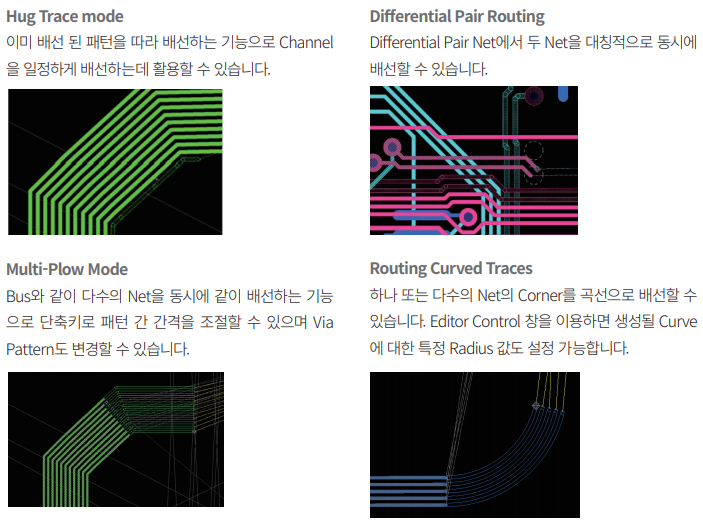

Hug Trace mode, Differential Pair Routing 등 다양한 Interactive Routing 기능을 제공하여 배선 효율을 높여줍니다.
Plane
다양한 Plane 생성/편집/제어 기능으로 Plane Data 작성과 편집에 대한 편의성과 가시성을 높일 수 있습니다.
- Plane의 색상, 채우기 스타일, 투명도 등 Plane에 대해 다양한 Visibility 설정을 제공합니다.[그림8]
- Plane들을 합치거나(Merge) 겹친 부분을 제거(Substrate)하여 원하는 Plane 형태를 쉽게 만들 수 있습니다.
- 선을 그어 Plane의 모서리 부분을 잘라내거나 Cut Out을 생성할 수 있습니다.
- Dynamic Plane 생성 엔진을 탑재하여 부품 위치 변경, Trace 추가 등 새로운 변경 사항을 실시간으로 반영하여Plane Data 및 Thermal Relief Data를 빠르게 업데이트 합니다.[그림9]
Backdrill Analysis
Backdrill Analysis로 Via 및 Through Hole Pin의 불필요한 Stub를 제거하여 신호 품질을 개선할 수 있습니다.
- Backdrill Depth, Backdrill Oversize 등 Backdrill에 대해 다양한 파라미터를 설정할 수 있습니다.

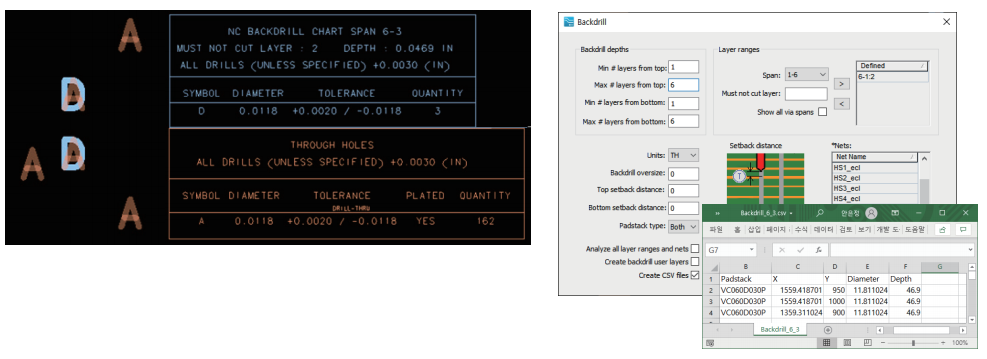

- Back Drill Data를 CSV 파일로 출력하거나 NC Drill, ODB++ 파일에 포함시킬 수 있습니다.
PCB Design View
3D View 기능은 이미 제조된 상태의 PCB를 표현해 줌으로써 PCB 설계 단계에서 PCB와 기구물과의 간섭 문제 여부를 확인할 수 있게 도와줍니다. 또한 다양한 3D 관련 기능을 제공하기 때문에 다각도로 3D PCB Design을 검토할 수 있습니다.
- Z축 크기 조정, 보드 회전, X/Y/Z 절단면 보기 등과 같이 보드에 대해 다양한 디스플레이 제어 기능을 제공합니다.
- Chassis 및 Heat Sink와 같은 Mechanical 모델을 불러올 수 있으며 기구 형식의 다른 PCB 파일을 불러와 함께 조립할 수 있습니다.

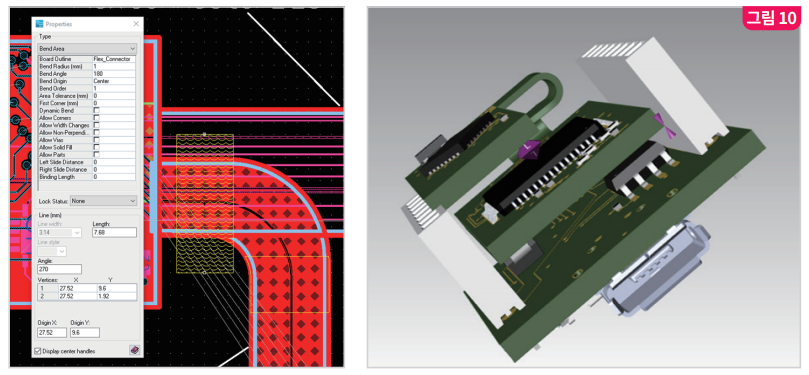

- Rigid-Flex PCB Design에 Bend Area, Bend 각도 등을 설정하여 접혔을 때의 상태를 확인할 수 있습니다.[그림10]
- 3D PCB Design을 업계 표준 형식인 STEP 파일로 내보내거나 3D PDF 파일을 생성하여 다른 엔지니어에게 공유할 수 있습니다.
FabLink
FabLink로 보드를 나열하여 설계자가 직접 Panel을 생성하고 관리할 수 있습니다.

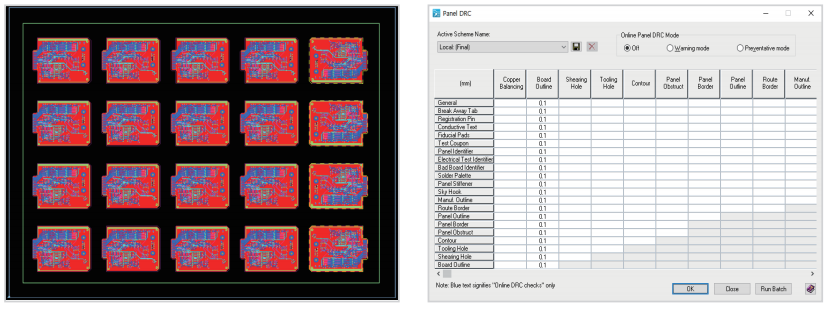

- 작성한 Panel에 대해 Panel Design Rule 검사를 실행하여 제조 가능성을 평가할 수 있습니다.
- 작성한 Panel Design을 Gerber, ODB++와 같은 제조 데이터로 출력할 수 있습니다.
