https://cafe.naver.com/mfug/780 다운로드 링크
소개

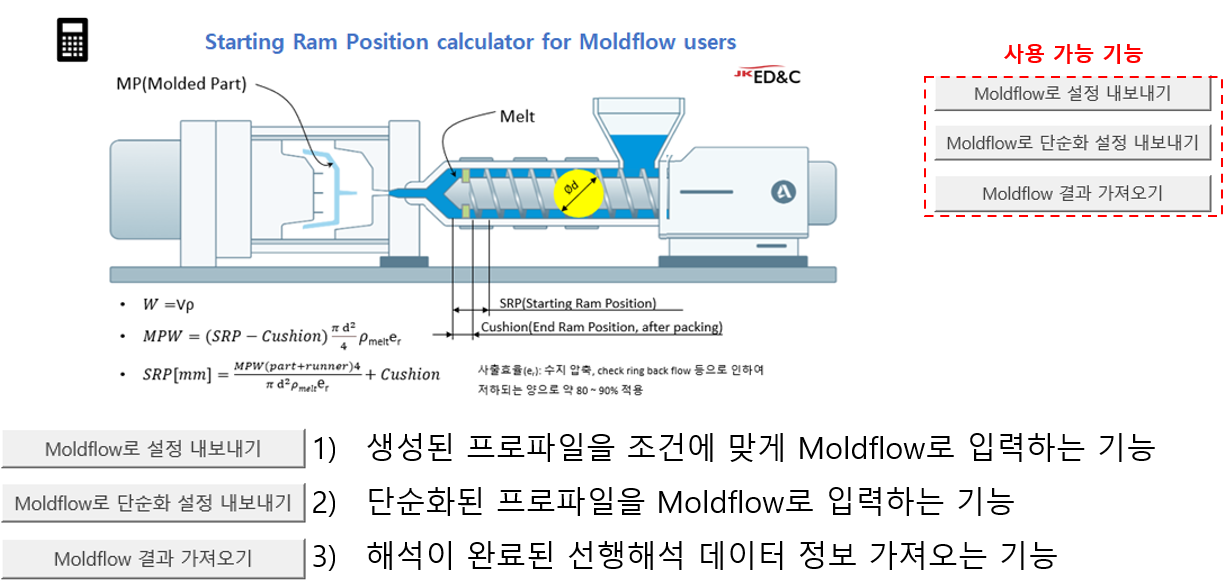

1. 해당 Excel파일은 사출품에 대한 계량거리를 계산하는 공식을 Moldflow 해석결과와 결합하여 계산하기 위해 개발되었다.
2. 계량거리를 계산하는 공식에 필요한 정보를 Moldflow의 선행해석결과를 기반으로 가져와 대입하여 계산하게 된다.

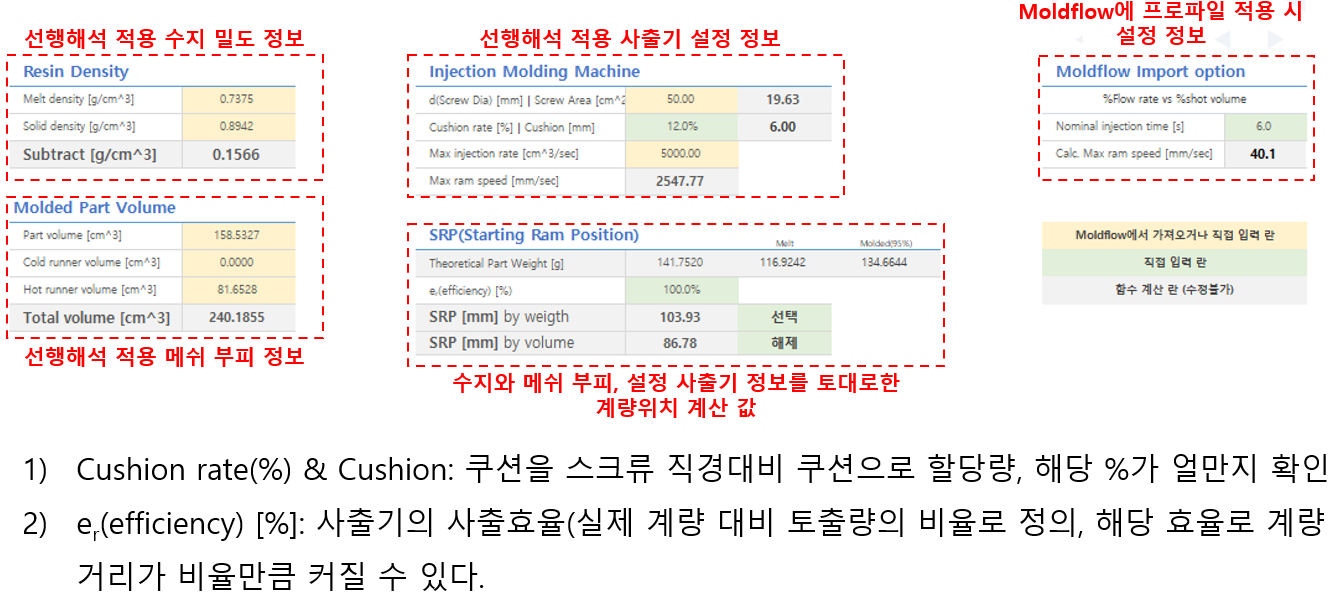

3 .Moldflow에서 가져오는 값과, 가져온 값에 의해 계산되어지는 값, 그리고 직접 입력해야 하는 값이 존재 한다.

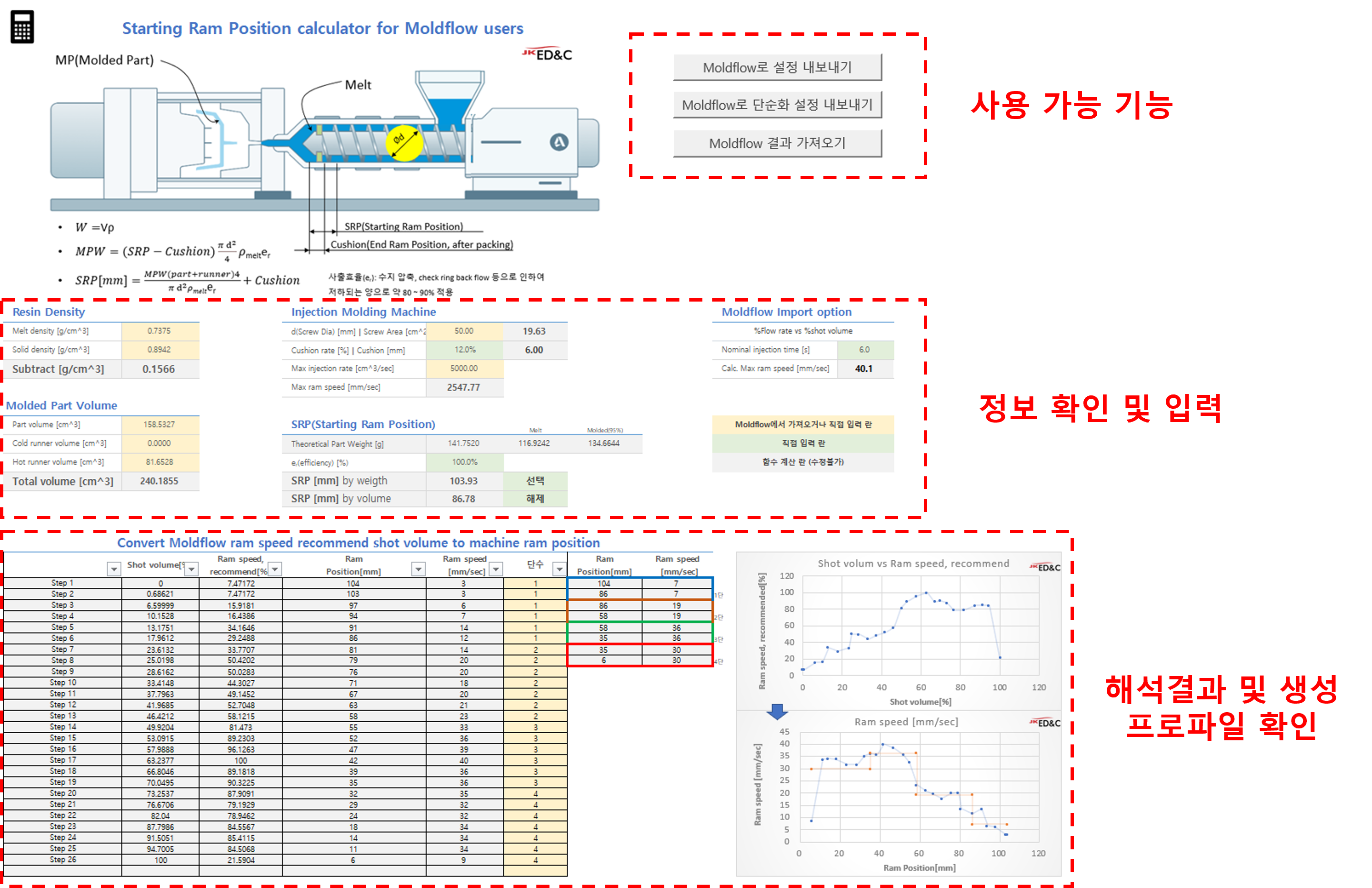

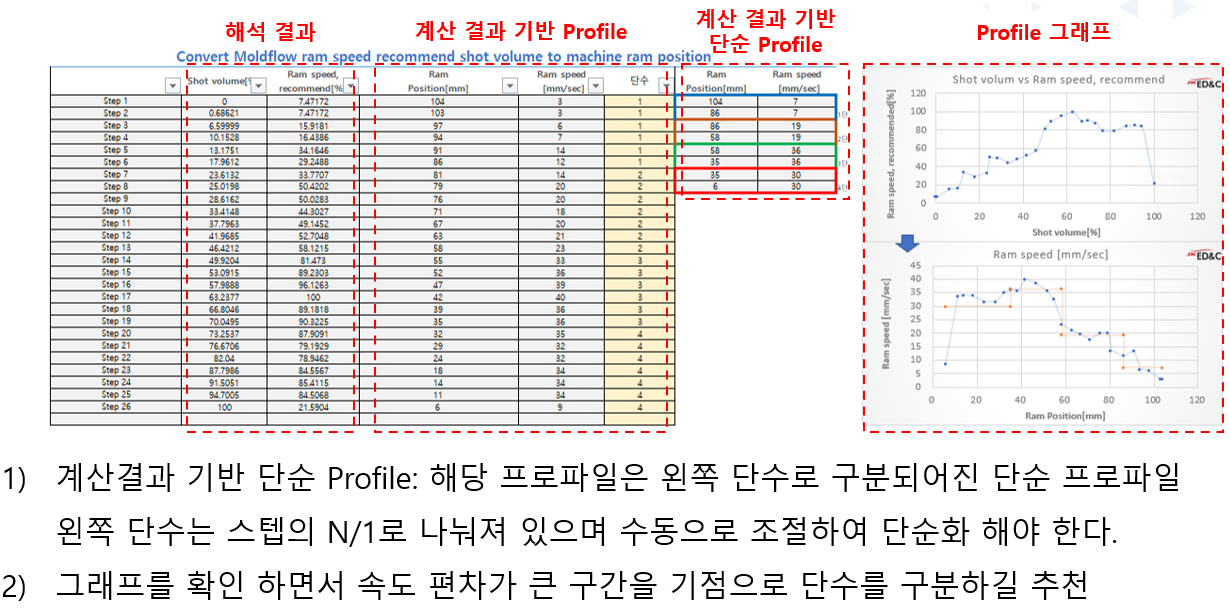

4. 해당 Excel 파일의 계량거리를 계산하는 주 기능 이외에도, Moldflow의 해석이 완료되면 결과로 나오는 “Ram speed, recommended: XY Plot”을 통해 유동선단 속도를 일정하게 해주는 프로파일을 얻고 계산된 계량위치와 사출기 정보를 토대로 Ram speed profile을 생성한다.

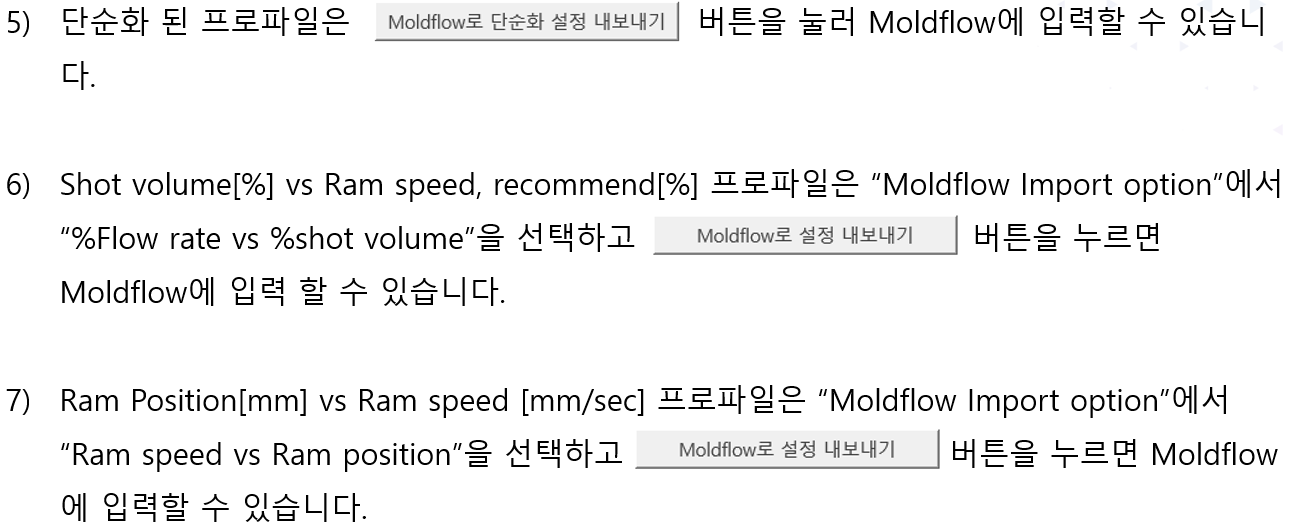

5. 위에서 만들어진 속도 프로파일을 사출기에 입력하기 위해 4단으로 단순화 할 수 있는 기능과 Moldflow에 바로 적용할 수 있는 기능도 가능하다.
사용방법

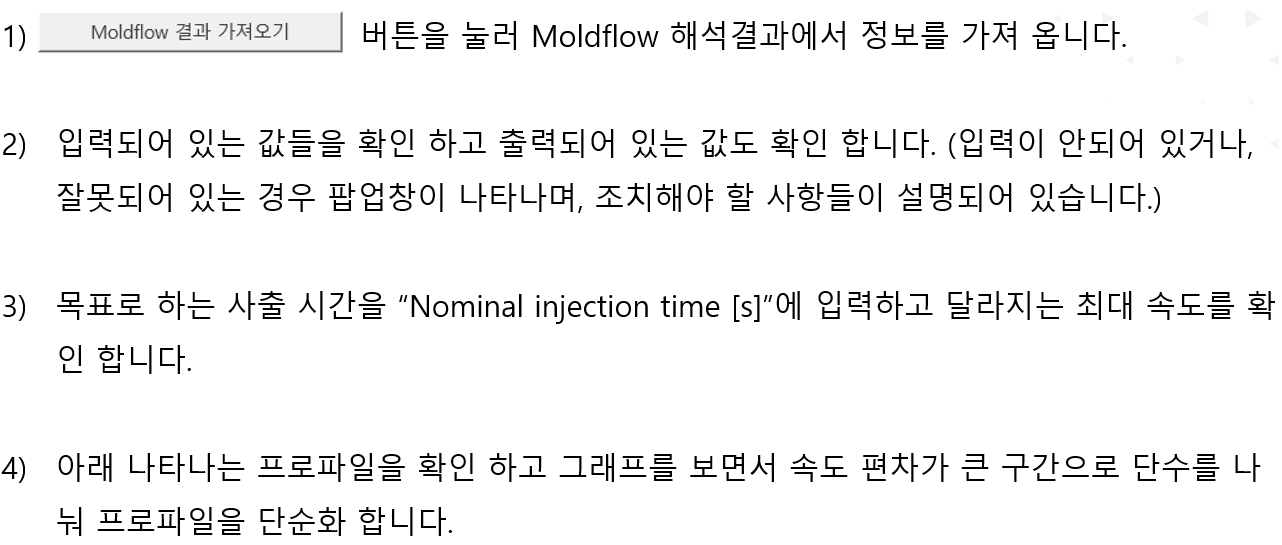

따라하기
