개요
Autodesk Inventor에서는 기본 제공되는 Hole 및 Thread 규격 외에도, 사용자가 직접 정의한 규격을 엑셀 형식의 파일을 편집하여 사용할 수 있습니다. 이 기능을 활용하면 회사 또는 프로젝트별로 자주 사용하는 규격을 빠르게 찾아 적용할 수 있어, 설계 효율성과 일관성을 동시에 확보할 수 있습니다.
편집 대상 파일 및 경로
기본 규격 정보는 아래 폴더에 위치한 Excel 파일로 관리됩니다.

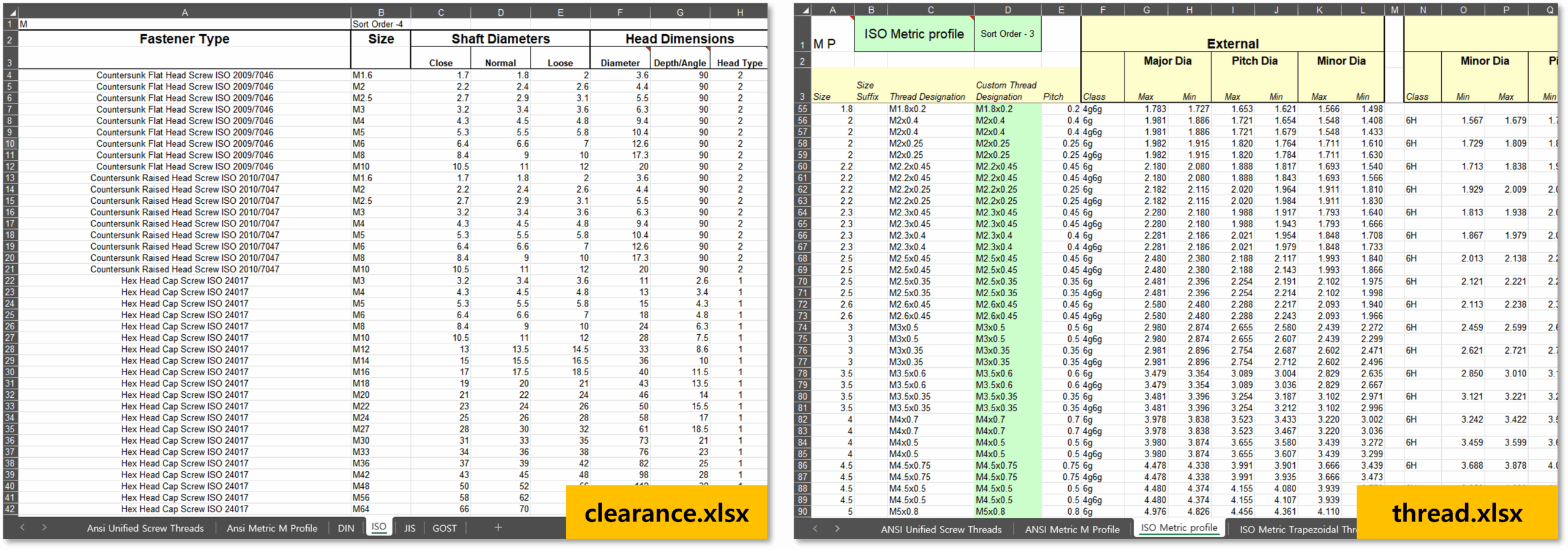

C:\Users\Public\Documents\Autodesk\Inventor <버전>\Design Data\XLS\- clearance.xlsx : Clearlance hole 규격 정의 파일
- thread.xlsx : Thread hole 규격 정의 파일
사용자 정의 규격 추가 및 편집 방법
1. 엑셀 파일 백업
- 먼저 엑셀 파일을 편집하기 전에 반드시 파일 백업을 진행합니다. (원본 파일 손상시 복원)
2. 엑셀 시트 편집

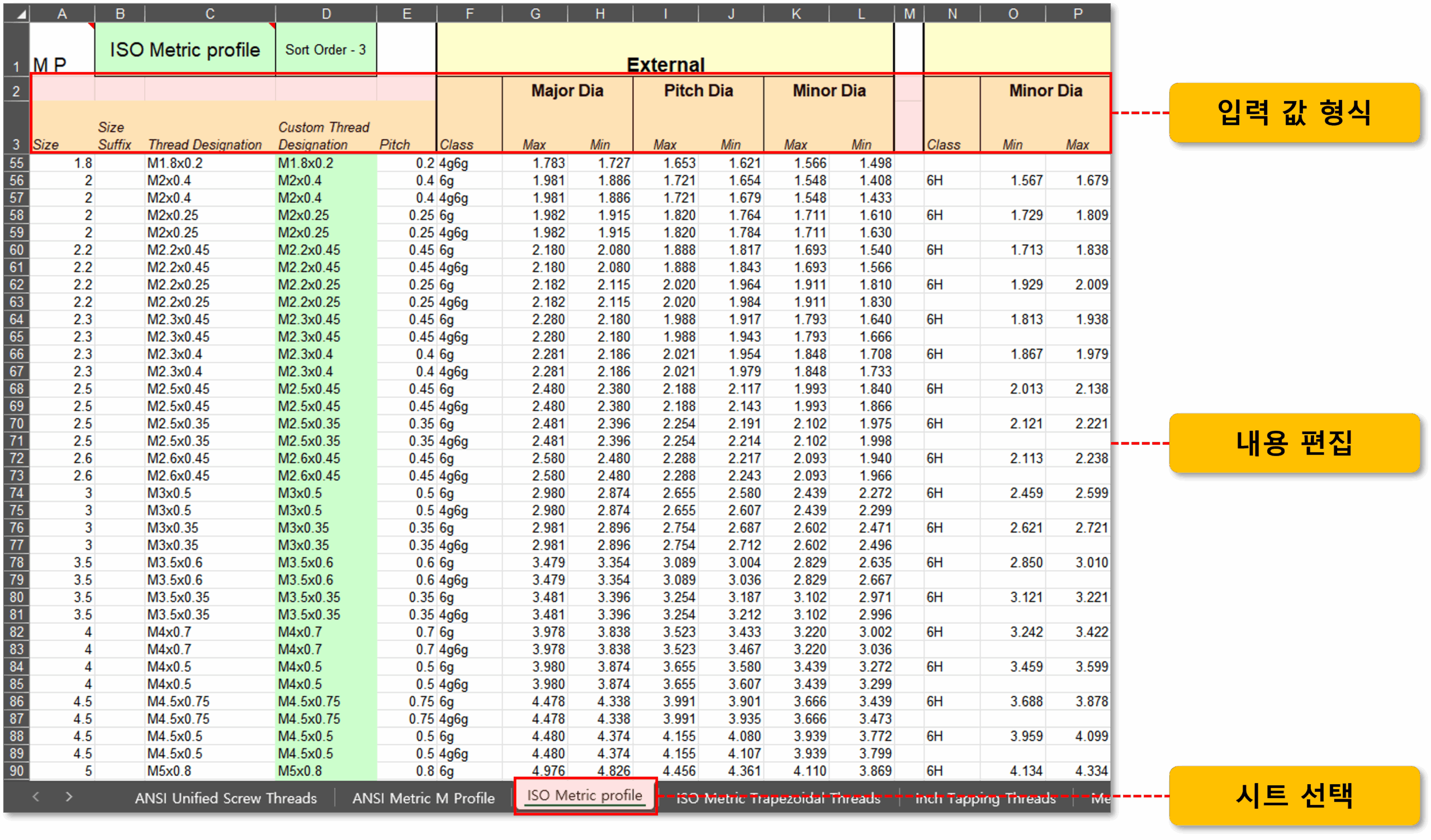

- Case 1. 기존 시트 수정
- 편집할 엑셀 시트 선택
- 기존 항목 수정/삭제 또는 신규 규격 입력
- 엑셀 저장

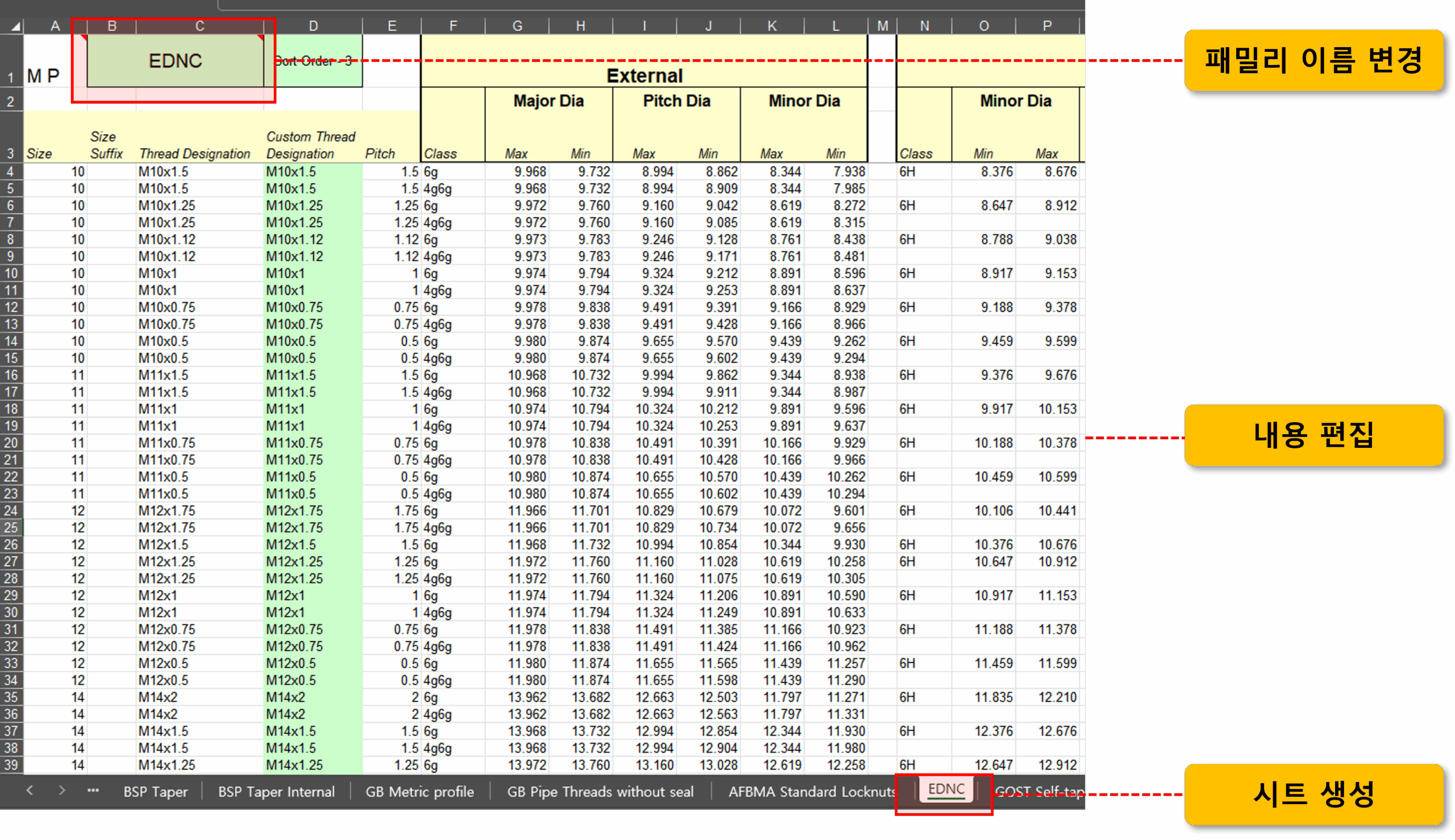

- Case 2. 신규 시트 생성
- 기존 엑셀 시트 복제 (추천 방법) or 신규 시트 생성
- 시트 이름 변경
- B1 셀 이름 변경 (기존 시트와 패밀리 이름 중복시 오류 발생)
- 내용 편집 및 엑셀 저장

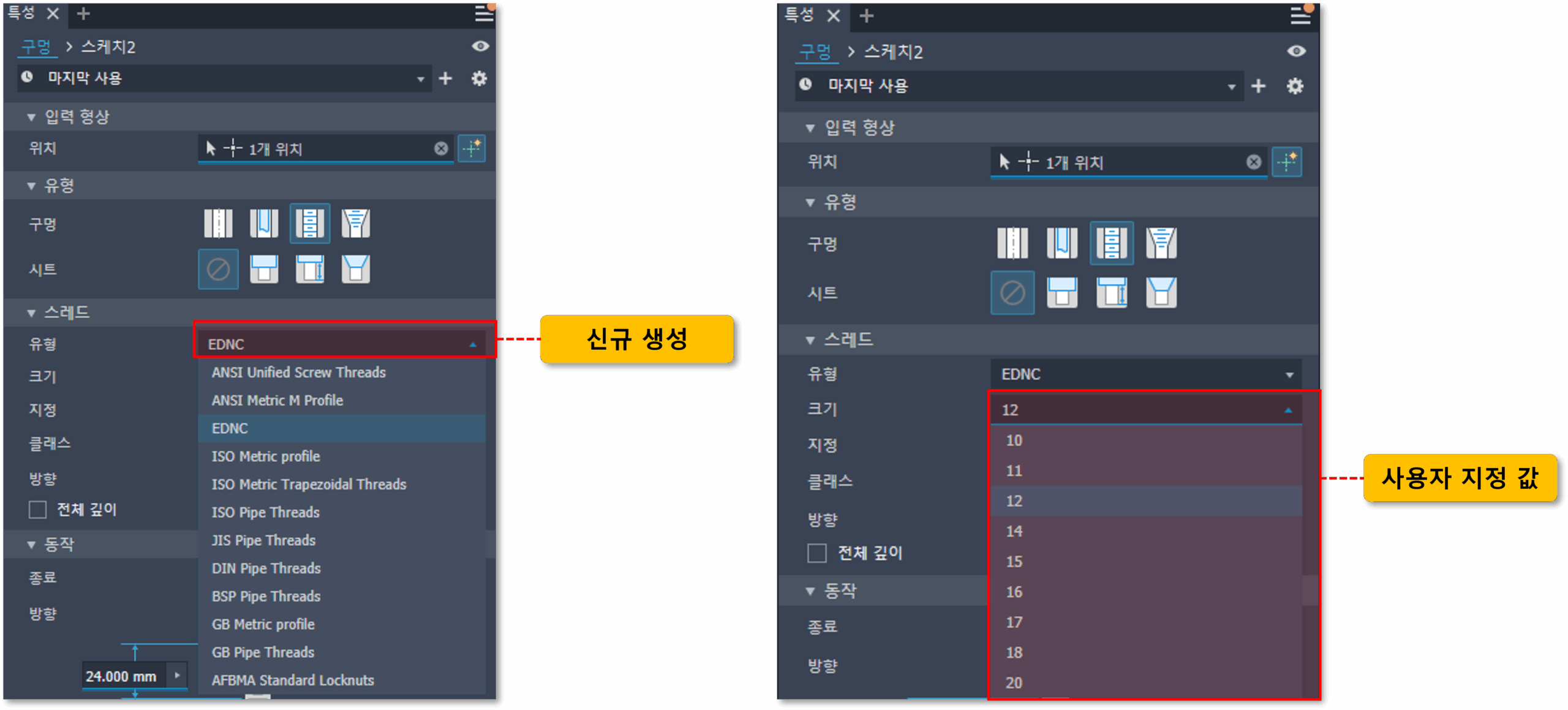

3. 인벤터에서 사용자 정의 규격 적용 확인
- 인벤터 실행 (인벤터가 열려있는 상태에서 엑셀 편집시 재실행)
- 부품 파일 열기 또는 부품 생성
- 구멍 피처 실행 → 작성한 패밀리 이름 및 내용 확인
활용 팁 및 장점
- 회사 전용 규격 정리
- 자주 사용하는 규격만 따로 정리하면 모든 사용자에게 공통 규격을 적용할 수 있습니다.
- 설계 품질 향상
- 일관된 규격 사용을 통해 오류 발생률을 줄이고, 표준화된 설계 데이터를 유지할 수 있습니다.
- 설계 작업 효율 향상
- 목록에서 원하는 규격을 빠르게 찾을 수 있어 설계 반복 시간 단축에 효과적입니다.
