CAM에서 ‘작업 시트’란 무엇인가?
CAM(Computer Aided Manufacturing) 공정을 자동화하거나 고도화할 때 반드시 이해해야 할 개념 중 하나가 바로 “작업 시트(Setup Sheet)”입니다.
작업 시트는 CNC 오퍼레이터에게 정확하고 효율적인 가공을 수행하도록 안내하는 기술 문서입니다.
Fusion 360외 모든 CAM 시스템에서 이 기능은 필수적으로 포함되어 있습니다.
작업 시트의 핵심 기능
작업 시트는 단순한 가공 정보의 나열이 아닙니다. 아래와 같은 중요한 기능을 수행합니다.
- 가공 준비 정보 제공
- 공구 종류, 툴 넘버, 공구 직경/길이
- 원자재(Stock) 크기 및 위치
- 가공 좌표계(WCS) 정보
- 가공 순서 및 전략 요약
- 공정 흐름 (예: 페이싱 → 포켓 가공 → 윤곽 가공)
- 공구 교환 시점 및 경로
- 기계 통계 제공
- 전체 가공 시간 예측
- 이송 거리 및 절삭량
- 사이클 타임 및 툴 체인지 수
작업 시트 커스터마이징은 왜 필요한가?
기본 양식은 정보를 단순 나열하는 데 초점을 두고 있어 실무에서 가공자, 품질팀, 고객사와 커뮤니케이션하기엔 부족한 점이 많습니다.
브랜드 정체성, 표준화된 형식, 추가 통계, QR 코드 삽입, 고객 정보, 도면 번호 연동 등이 필요한 경우가 많습니다.
🔧 Fusion 360의 작업 시트는 HTML + Excel +JavaScript 템플릿 구조로 되어 있어
누구든지 직접 수정하여 자사 양식에 맞게 사용자 정의할 수 있습니다.

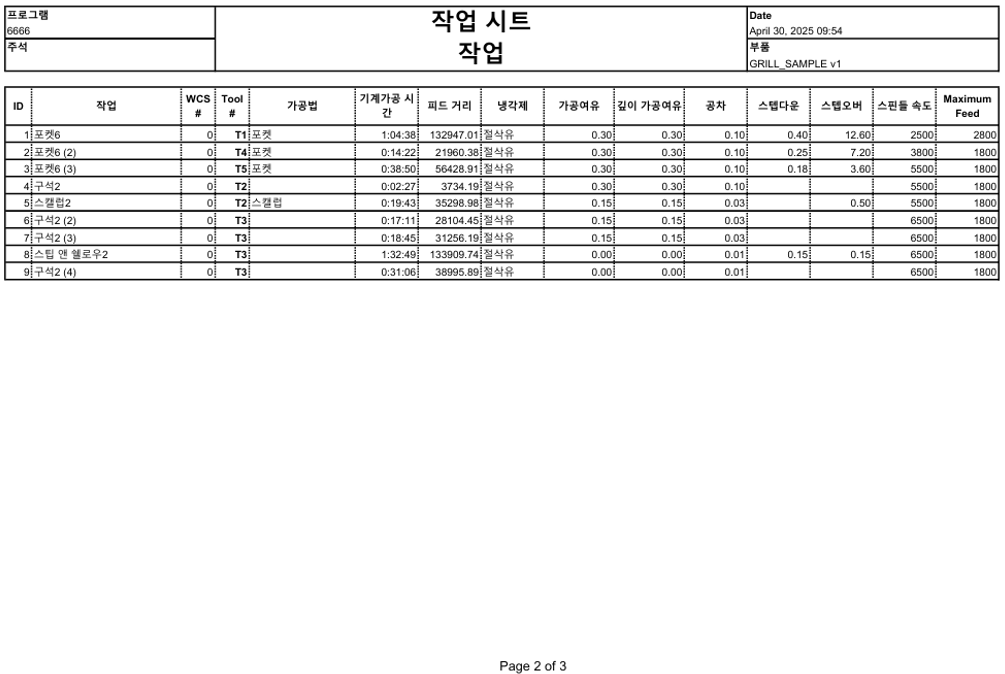

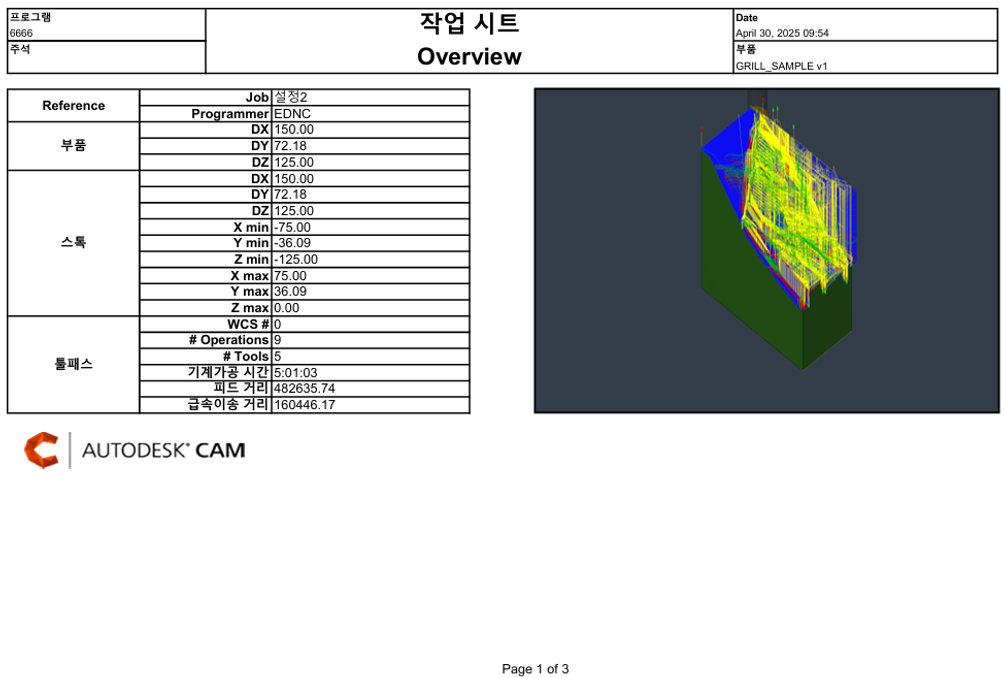

기존 샘플

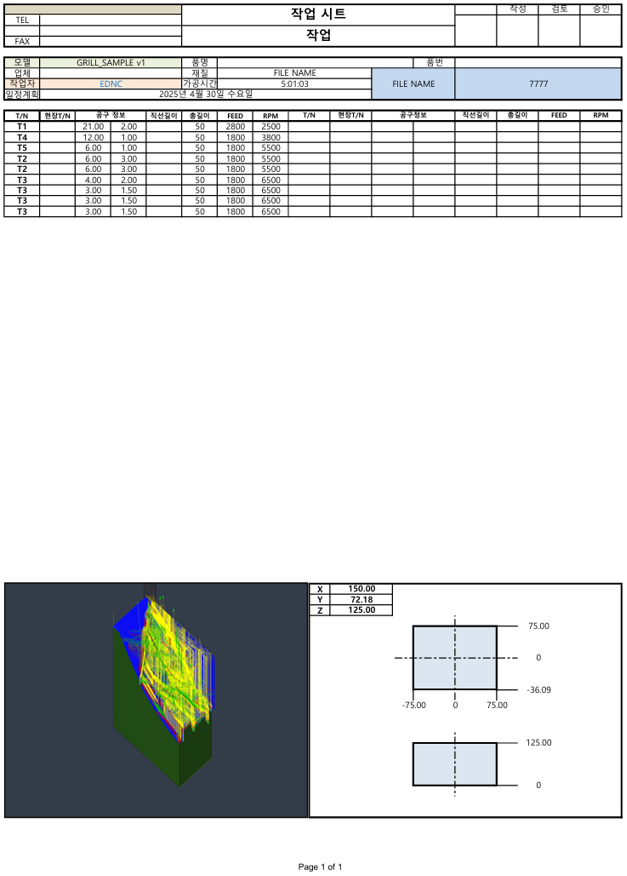

변경 후
