Fusion 360의 ‘공구 변경(변경된 공구)’ 기능은 기존 가공 경로의 절삭 조건과 형상을 유지한 채 공구만 빠르게 교체할 수 있는 CAM 작업 최적화 도구입니다.
공정 재설계 없이 대체 공구를 적용하고, 반복 작업이나 다품종 소량 생산에서 생산성 향상에 크게 기여합니다.
기능 개요
- 공구 변경(변경된 공구) 기능은 기존 가공 경로 내에서 공구 번호만 변경하여 동일한 절삭 조건을 그대로 유지하면서 다른 공구로 대체할 수 있게 해주는 기능입니다.
- 복잡한 재설정 없이 기존의 피처, 경로, 조건을 재활용하여 공구만 바꾸고자 할 때 유용합니다.
사용 목적
- 동일 가공 경로에 유사한 공구로 대체 작업 수행
- 공구 라이브러리 변경 시 빠른 반영
- 여러 공구 옵션을 비교할 때 빠르게 적용

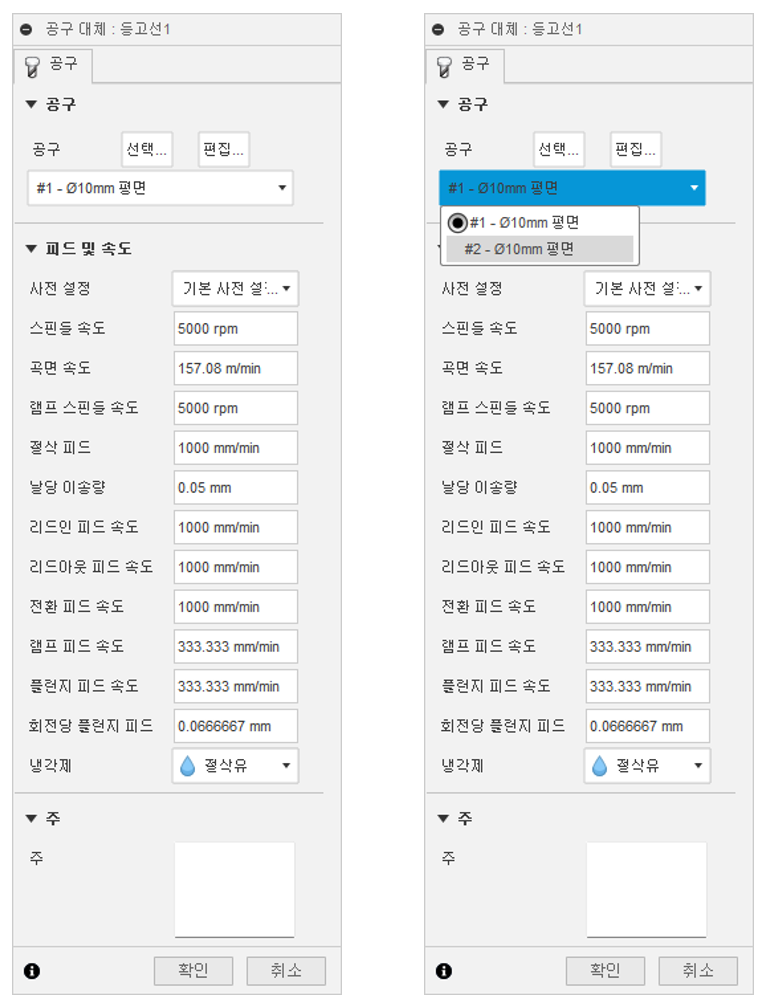

사용 방법 요약
- 가공 경로 선택
- 우클릭 → 수정 → ‘공구 대체’ 실행
- 새 공구 지정 (동일 형상일 것)
- 자동으로 경로 재계산
주의 사항
- 절삭 조건은 대체 공구 변경 후 변경 불가
- 공구 형상이 다르면 에러
- 형상 및 조건이 유지되므로 실제 결과 시뮬레이션 필수
활용 팁
- 표준 공구셋 구성 시, 대체 공구를 미리 지정해두면 활용성 증가
- 후공정 공구 대체 또는 소모품 공구 교체에 적합
- 반복 제품 생산에서 시간과 리스크 감소
