AutoCAD

오토캐드(AutoCAD)

설계 자동화 기능 및 7가지 전문화 툴셋, 웹 및 모바일 앱이 포함된 2D/3D CAD 소프트웨어

• 건축가, 엔지니어 및 시공 전문가가 정밀한 2D 및 3D 도면을 제작하는 데 사용하는 CAD(Computer-Aided Design) 소프트웨어
• 40년 진화를 거듭해 온 오토캐드는 동급 최고의 설계 및 향상된 자동화 기능을 갖춤
• 몇 번의 클릭만으로 마크업을 추가하고 출력된 도면의 피드백을 통합할 수 있으며 객체 수 계산 자동화와 도면 비교, 엄선된 정보 활용을 통해 작업 속도를 크게 향상
• 오토데스크 솔루션 간 빠르고 원활한 데이터 액세스가 가능하며, PC, Mac, 태블릿, 웹 어디서나 탁월한 설계 기능 및 주요 클라우드 저장 서비스와의 원활한 연결 기능을 활용 가능

AutoCAD Architecture

건축설계에 특화된 자동화 기능과 라이브러리를 제공하여 빠르고 유연한 건축설계 프로세스를 지원

• 건축 설계에 특화된기능들을 사용하여 평면도,단면,입면및 기타 빌딩 설계 도면 제작 가능
• 벽,문,창 등의 요소를 실제 동작을 표현하여 문서/도면 제작 가능
• AIA 2nd Edition, BS1192 DIN 276, ISYBAU Short Format 등의 표면층 표준을 지원하는 8000개 이상의 건축 객체 및 스타일 사용 가능

AutoCAD Electrical

회로설계를 위한 라이브러리 제공과 다양한 회로설계 전용 자동화 기능을 제공하여 기존 AutoCAD보다 훨씬 효과적인 설계 프로세스 지원

• 전기 설계 기능을 활용하여 전기 제어 시스템 구축, 수정 및 문서화 가능
• 프로젝트 기반 구조로 정리되어 일관성 있게 도면 작업 가능
• AS, GB, IEC, JIS, NFPA 등의 표준을 지원하는 65000개 이상의 전기 기호 라이브러리 제공

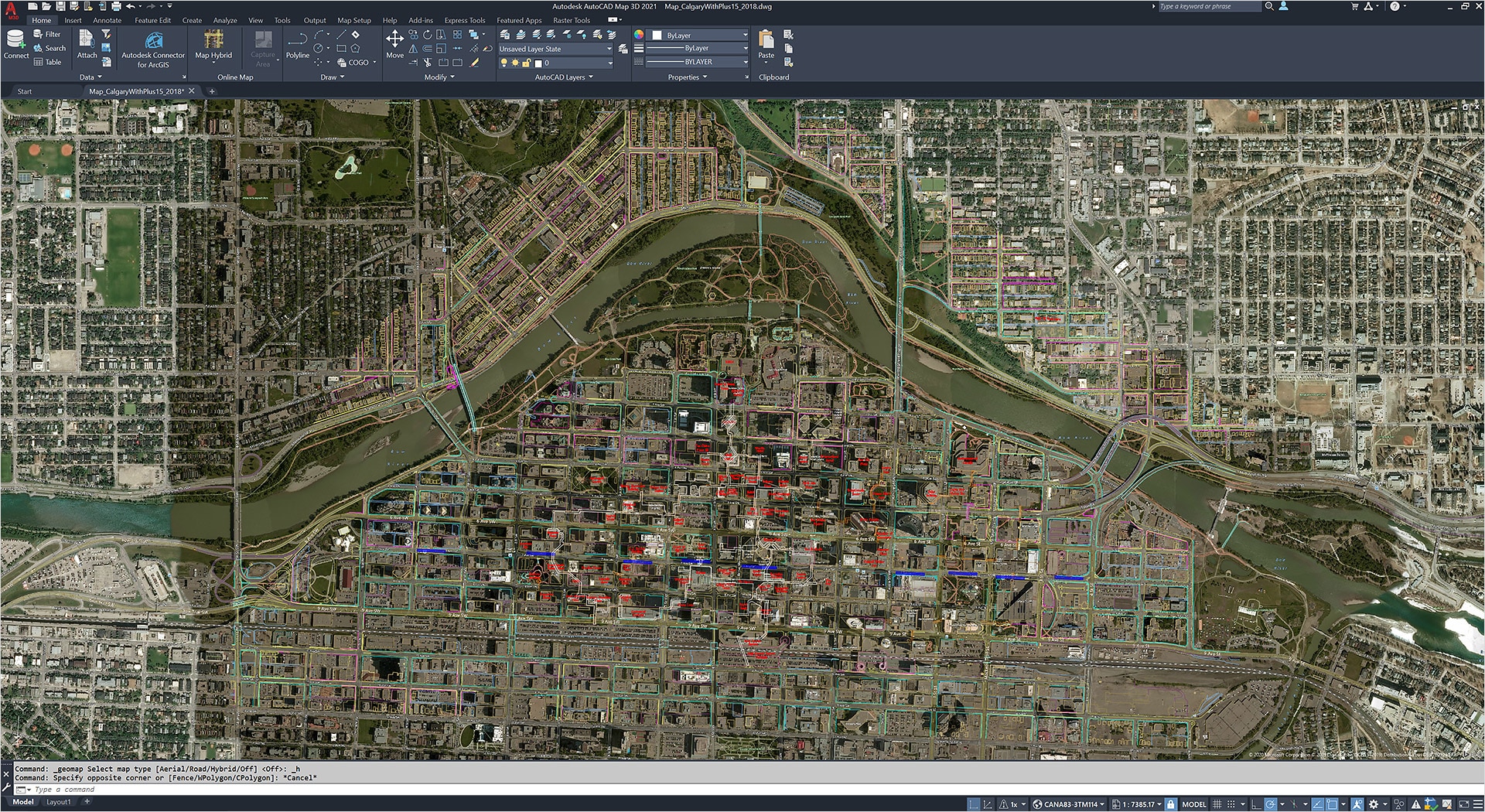

AutoCAD Map 3D

지형공간 데이터를 활용하여 건축, 토목 등 다양한 설계 제도에 정확한 지형정보를 기반으로 설계 할 수 있도록 전문화된 기능을 제

• AutoCAD 환경 내에 GIS 정보 작성,매핑,공유 가능
• AutoCAD 명령을 사용하여 ESRI SHP 등과 같은 GIS 데이터 소스에 대한 데이터 편집
• 물,폐수,가스 산업을 위한 표준 데이터,스키마,보고 템플릿 등 사용 가능

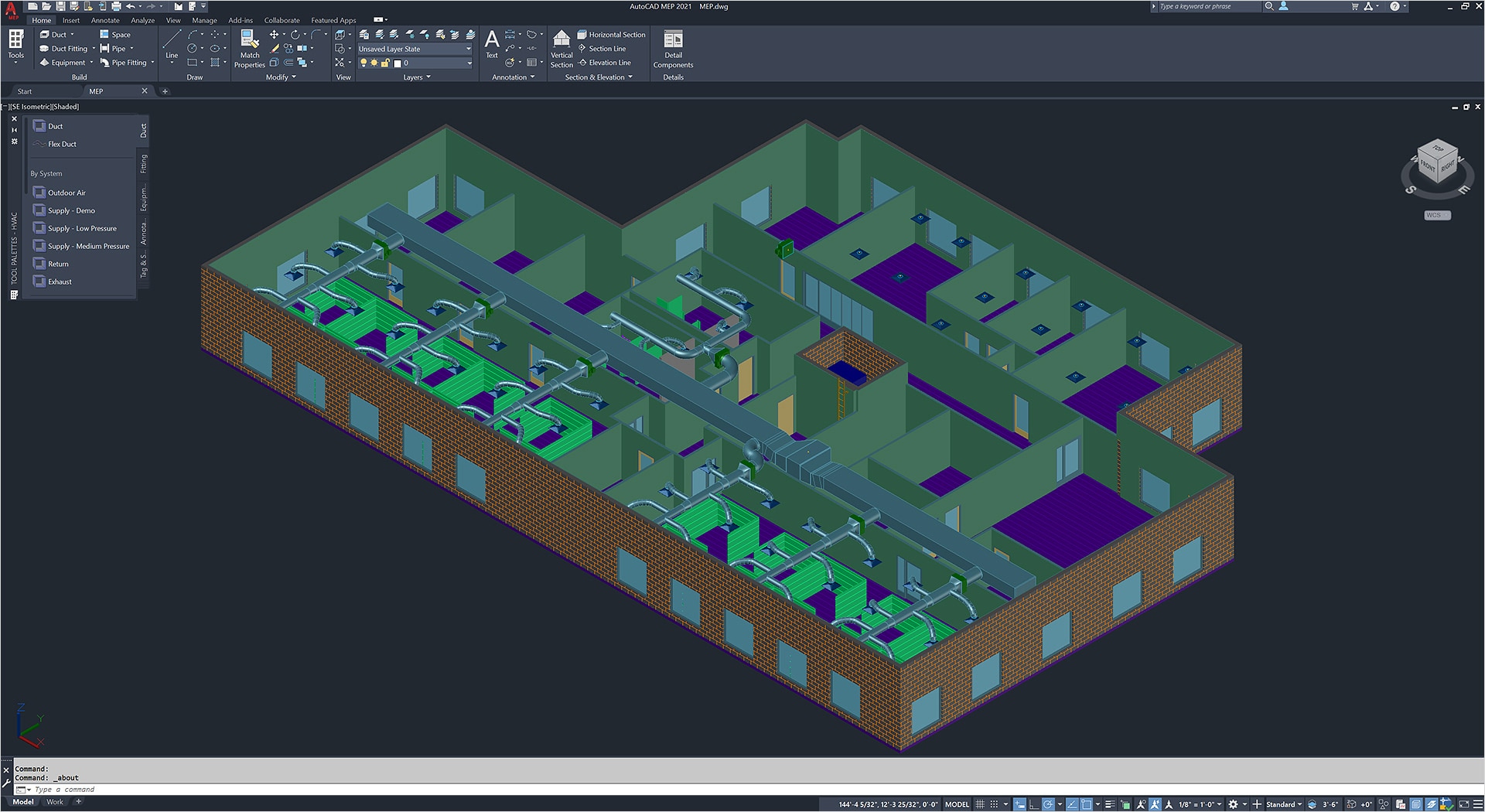

AutoCAD MEP

기계, 전기 및 배관 설비 전용 설계 시스템을 지원하며 이를 활용해 HVAC와 건물시스템을 구성할 수 있습니다.

• MEP 시스템 설계 건축 문서 생성 가능
• 기계, 전기 및 배관 시스템의 실제 구성요소를 나타내는 광범위한 객체 라이브러리를 지원
• AIA 2nd Edition, BS1192 Descriptive, DIN 276, ISYBAU Long Format 등의 도면층 표준을 지원하는 10500 개 이상의 MEP 객체 활용 가능

AutoCAD Plant 3D

3D Plant 구축을 위한 전문화된 툴 셋을 제공하여 빠르고 유연한 설계 지원

• P&ID 제작, 3D플랜트 설계 모델 통합
• 파라메트릭 장비 모델링,구조 강철 라이브러리 및 산업 표준 배관 카탈로그를 통한 프로젝트별 배관 사양으로 3D 플랜트 모델 설계
• 3D 모델에서 직접 배관 직교 도면 추출, 3D 모델의 업데이트에 따라 도면 업데이트 가능

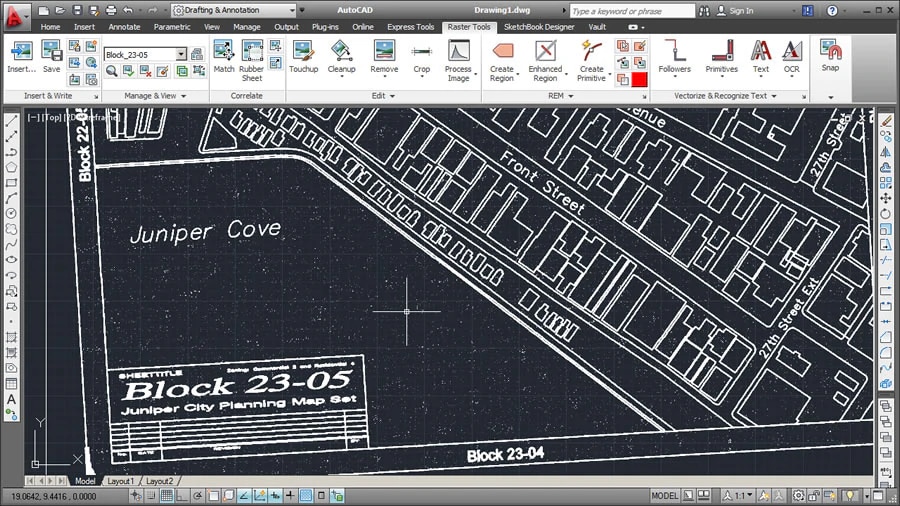

AutoCAD Raster Design

지형 지물에 관련된 도트로 구성된(벡터가 아닌) 이미지나 사진을 활용하여 벡터 데이터로 구성된 AutoCAD의 레이아웃으로 전환시켜 설계에 활용 할 수 있도록 만드는 강력한 툴 셋을 제공

• 래스터 이미지를 DWG 객체로 변환 가능
• 래스터 이미지에서의 선,호,원 등의 요소를 쉽게 제거 가능
• 래스터 이미지에서의 라인이나 폴리선을 생성하고 백터 도면으로 변환 가능
