Create PDF 메뉴 관련 문의
안녕하세요
pads vx.2.10 을 사용중입니다.
해당 메뉴를 사용해서 파일을 생성 시에,
버젼에 따라 결과물이 다른 것인지 궁금합니다.
vx.2.10 에서 생성 시에는 copper에 flood over된 via가 표시되지 않으나
같은 파일을 다른 버젼에서 생성했을경우

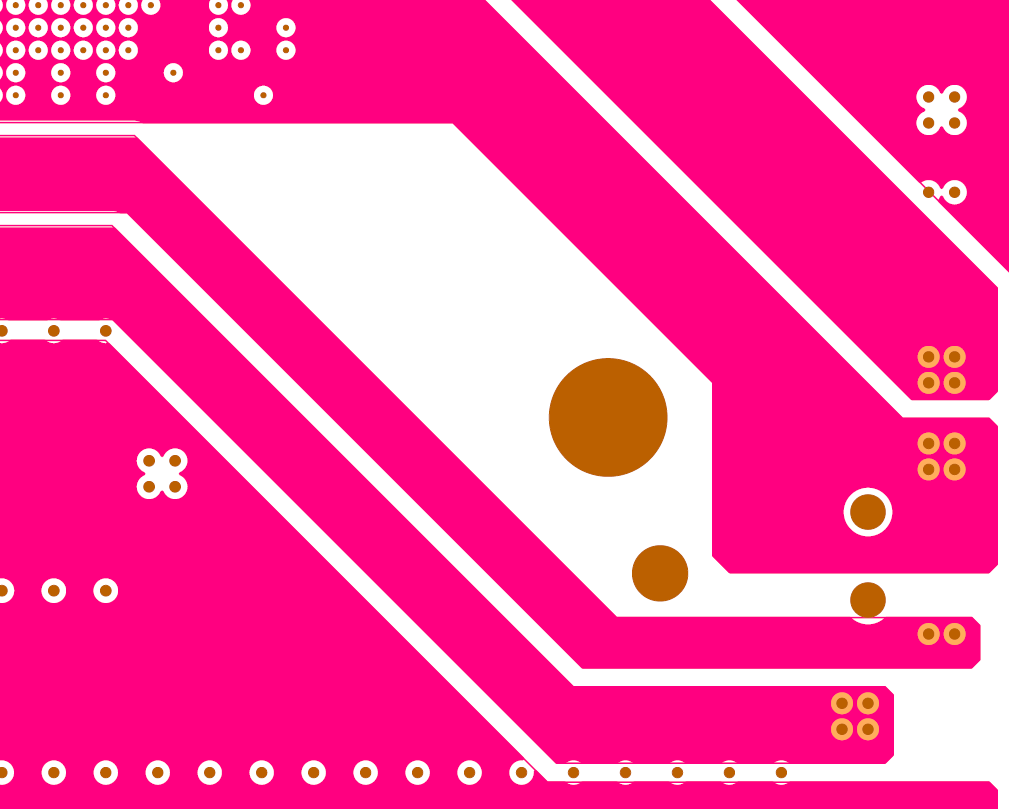

아래 그림과 같이 via를 확인가능합니다.
vx.2.10에서 위와같이 출력하려면 어떤 옵션을 선택해야 하는지 뮨의 드립니다
pads vx.2.10 을 사용중입니다.
해당 메뉴를 사용해서 파일을 생성 시에,
버젼에 따라 결과물이 다른 것인지 궁금합니다.
vx.2.10 에서 생성 시에는 copper에 flood over된 via가 표시되지 않으나
같은 파일을 다른 버젼에서 생성했을경우

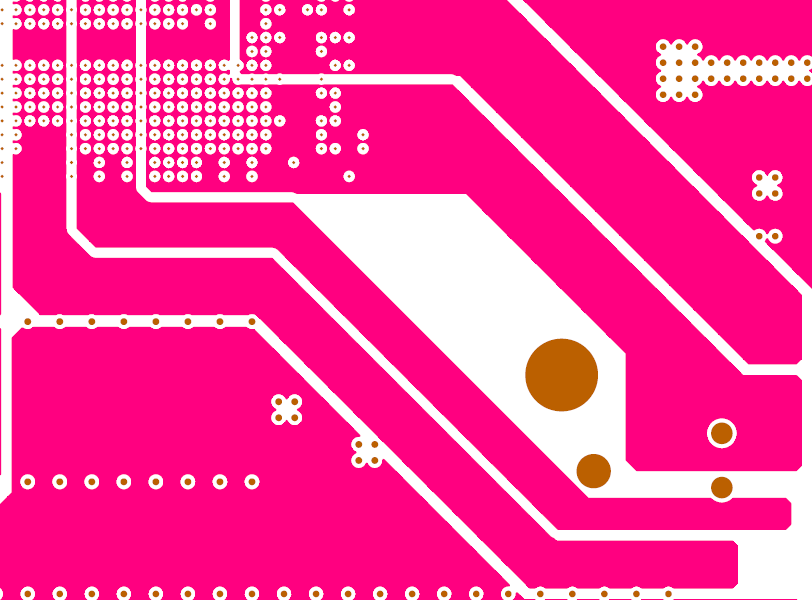

아래 그림과 같이 via를 확인가능합니다.
vx.2.10에서 위와같이 출력하려면 어떤 옵션을 선택해야 하는지 뮨의 드립니다
고객의 성공이 우리의 성공입니다.
개인정보 처리방침 이용약관 쿠키정보 처리방침 쿠키 설정
주식회사 이디앤씨
대표이사 : 조주경 | 사업자번호 : 116-81-70998
대표번호 : 02-2069-0099 | 팩스번호 : 02-2628-0021
영업문의 : ednc-sales@ednc.com
서울시 영등포구 선유로 146 이앤씨 드림타워 1114호
주식회사 이디앤씨
대표이사 : 조주경 | 사업자번호 : 116-81-70998
대표번호 : 02-2069-0099 | 팩스번호 : 02-2628-0021
영업문의 : ednc-sales@ednc.com
서울시 영등포구 선유로 146 이앤씨 드림타워 1114호
안녕하세요,
이디앤씨입니다.
아래 설정을 확인해 보시기 바랍니다.
[Via의 Flood Over 설정]
Tools → Options → Copper Planes → Thermals에서 Drilled Thermals → Round pad → Flood over로 설정
[Unused Pad 설정]
동일 메뉴의 Remove unused pads가 체크되어 있다면 해제합니다.
[Copper Plane 재생성]
설정 변경 후 기존 Copper Plane을 다시 Flood하여 Via 표시 상태를 확인합니다.
[PDF에서만 Via가 보이지 않는 경우]
Copper 화면에서는 정상적으로 Via가 표시되지만 PDF에서만 보이지 않는 경우에는 위 설정과 별도로 PDF 출력 설정을 확인합니다.
File → Create PDF에서 출력할 Page를 선택한 후 Items on selected layer(s) → Vias가 체크되어 있는지 확인합니다.
즉, Copper 화면에서 Via가 보이지 않는 경우에는 Copper Plane/Thermals 설정을,
PDF에서만 보이지 않는 경우에는 Create PDF의 Vias 출력 설정을 별도로 확인해 주시기 바랍니다.
감사합니다.
