FPGA Based Prototyping Solution

Modular, Flexible and Scalable offering Highest System Performance



회사개요

1982년에 설립된 ProDesign 사는 독일 뮌헨에 본사를 두고 있으며, PCB Design, Manufacturing, Testing 분야에 30년 이상 된 경험을 가지고 있는 회사입니다.

그 기술력을 기반으로 ChipIt 이라는 FPGA 기반 Emulator 를 공급 및 지원을 하다가 제품을 매각하고, 현재는 새롭게 FPGA System, ASIC Prototyping 을 위한 proFPGA 제품을 전세계에 공급, 지원을 하는데 최선을 다하고 있습니다.



제품개요

proFPGA 는 FPGA 기반 Prototyping 영역에서 가장 높은 요구 사항을 완벽하게 충족하면서 확장 가능한 모듈 기반의 Multi FPGA Board Solution 입니다.

proFPGA 제품 시리즈는 두 종류의 Motherboard 에 따라 FPGA 모듈들의 집합으로 구성 됩니다.

소프트웨어 개발 및 실시간 시스템 검증을 위해서 확장 가능하고 유연한 고성능 ASIC 프로토타이핑 솔루션을 필요로 하는 고객에게 proFPGA 는 최상의 솔루션입니다.

제품 소개

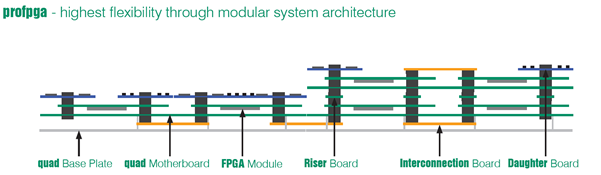

proFPGA 의 기본 시스템 구조는 모듈식 확장을 기반으로 합니다.

FPGA 는 전용 FPGA Module 에 조립되어져 있으며, 이를 Motherboard 에 연결을 하여 사용합니다.

시스템을 예로 들어 설명하면, 서로 다른 FPGA(Xilinx 혹은 Altera)를 혼합하여 사용하거나 하나의 FPGA 단위로 시스템을 확장하는 것 역시 가능합니다.

사용자가 접근 가능한 모든 I/O 에 거의 100% 접근이 가능하여, FPGA 간의 상호 연결 구조를 설계 하는데 있어서도 완벽하게 지원을 합니다.

또한, 사용자는 기본이 되는 Motherboard 와 FPGA Module 외에 DDR3 메모리, High Speed interface board (USB3.0, PCIe, Gigabit Ethernet 등) 와 같은 특정 Daughter Board 를 각 보드에 수평, 수직으로 확장 연결해서 이용할 수 있습니다.



 높은 유연성을 지원하기 때문에 결합되어 있는 모든 Board 간의 최대 속도를 지원하여 표준 FPGA I/O 에서 최대 12.5Gbps 이상의 속도를 지원합니다.

또한 하나의 Quad Motherboard 에 Xilinx Virtex7 XCV2000T FPGA Module 을 최대 4개까지 확장이 가능하여, 최대 48M ASIC gate 를 처리 할 수 있습니다. Motherboard 는 다시 4장까지 확장 연결이 가능합니다.

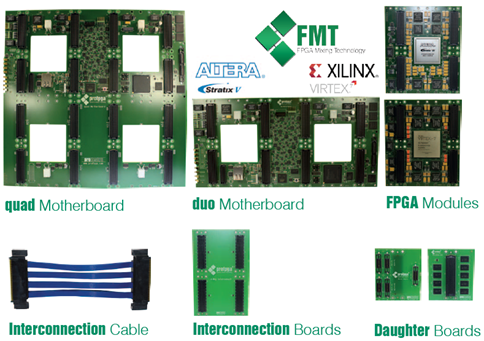

proFPGA 의 Module 구성은 아래와 같습니다.

Motherboards

    proFPGA duo

    proFPGA quad

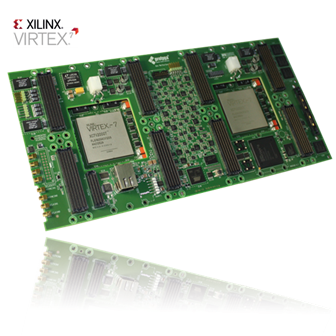

FPGA Modules

    proFPGA XC7V2000T

    proFPGA XC7VX690T

    proFPGA XC7V585T

    proFPGA XC7VX330T

Daughter Boards

Interconnectboard East-West

Interconnectboard North-South

Interconnectboard 4-WAY

Interconnectboard Cable

DDR3 SDRAM Board

proFPGA USB 3.0 interface Board

proFPGA LAB&D

debug Board

proFPGA MGT Debug Board

proFPGA FMC Mezzanine Adapter Board

proFPGA FMC Carrier Card Adapter

proFPGA PCIe gen2 8-Lane Connector Board

proFPGA PCIe gen2 8-Lane Kit

시스템 설명

proFPGA duo V7제품 브로셔 다운로드

 Technical highlights

Offering up to 16 extension sites

Modular with up to 2 x proFPGA FPGA Modules

Up to 2200 signals for I/O and inter FPGA connection

On board operating and host data exchange system

Multi motherboard connectivity support

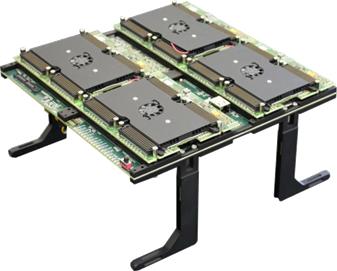

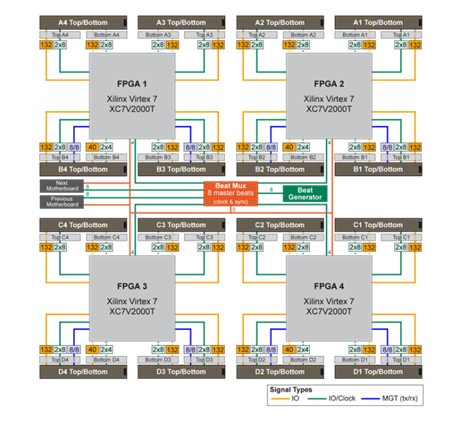

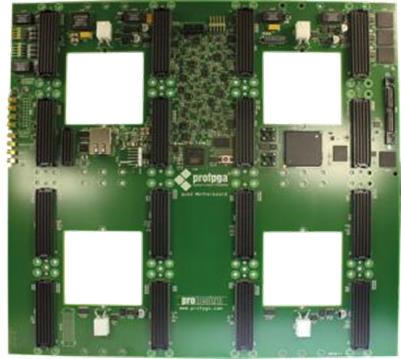

proFPGA quad V7제품 브로셔 다운로드

 Technical highlights

 Offering up to 32 extension sites

Extension sites for up to 4 x proFPGA FPGA modules

Up to 4400 signals for I/O and inter FPGA connection

On board operating and host data exchange system

Multi motherboard connectivity support

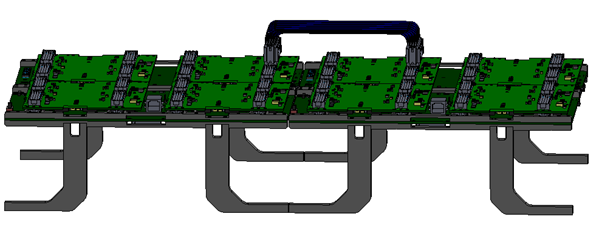

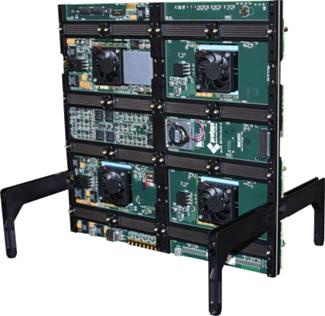

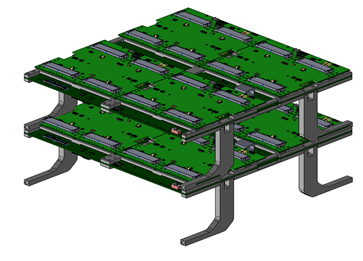

다양한 구성 예
