EDA Solution

I/O Designer

제품개요

FPGA를 이용한 System 설계 시, FPGA 설계팀과 PCB 설계팀 간의 효율적인 자동화 플로우를 제공합니다. 한 팀에서 개발상의 수정이 발생하였을 경우에 다른 팀에서 쉽게 수정 부분을 적용하게 하고 전체적인 개발 프로세스를 극대화해 주는 솔루션입니다. I/O Designer는 IC 벤더에서 제공하는 최신의 디바이스를 지원하고, FPGA Pin 설정을 PCB Layout을 고려하여 설정함으로써, Design Cycle Time을 단축(FPGA Pin 설정 및 PCB Symbol Generation), PCB 제조원가 절감(FPGA 배선 길이와 Via 및 PCB 적층 수를 감소), Design Failure(FPGA & PCB Engineer간의 정보 공유 문제 제거, PCB Routing 할 수 없는 경우 등)를 예방할 수 있습니다.

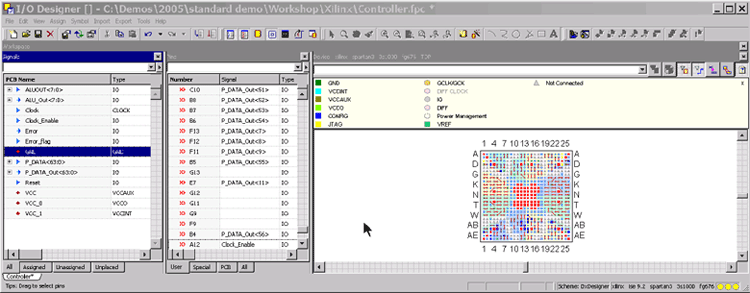

I/O Designer 화면

주요기능

  • Data 관리 FPGA와 PCB간의 협업 Design을 수행하는 기능을 위한 양방향 Process를 제공
  • 제품의 생산성과 제조 원가를 줄이고 System 성능을 최적화
  • FPGA와 PCB Process와 Design Team간의 장벽을 제거
  • 불필요한 PCB Signal 층수를 제거하여 PCB 제조 단가 줄임
  • High-Speed Design 제약을 달성
  • 협업 Process 내에서 일련의 Process를 변경하여 전체적인 제품 Design Cycle Time 단축
  • PCB상의 잘못된 FPGA Symbol에 의한 PCB 재설계 시간을 단축
  • PCB 회로도를 위한 FPGA Symbol을 생성, 유지하여 관련된 비용을 감소
