HyperLynx SI

HyperLynx® Signal Integrity는 디자인 초기 단계에 빠르고 정확하게 신호 무결성과 EMI/EMC 문제를 분석하고 없앨 수 있도록 도와줍니다. HyperLynx Signal Integrity는 모든 PCB 디자인 플로우에서 사용할 수 있으며 전례없이 빠른 시간 내에 결과를 돌출할 수 있어 생산성 향상, 개발 및 제품의 비용 절감 그리고 제품의 성능을 향상시킬 수 있습니다.
Pre-Layout과 Post-Layout의 Signal Integrity, Crosstalk , EMC 뿐만 아니라 Multi-Gigabit를 이용할 수 있는 PCB 도출 전문 분석툴 입니다.

제품개요

Signal integrity 분석은 현대의 전자 설계에 있어 꼭 필요한 부분입니다.
오늘날 IC들의 스위칭 속도가 빨라짐에 따라 PCB 상에서 신호의 감쇄, over/undershoot, ringing, glitching, crosstalk, timing 문제를 일으킬 수 있습니다. 심지어 낮은 주파수 대역에서도 Signal Integrity와 같은 심각한 문제가 발생되어 회로 설계자 및 디자이너들에게 매우 어려운 문제로 부각되고 있습니다. 또한, 치열한 경쟁 속에서 보다 빠르고 안정된 제품을 개발하기 위해서는 PCB 상의 Pre / Post Analysis는 필수 설계 과정이 되었으며 반복되는 디자인 사이클을 줄이는데 보다 간편한 설계 환경이 필요합니다.

HyperLynx는 이러한 문제를 해결하기 위해 제작된 전문 PCB 분석 Tool 입니다.

Configuration (옵션 제품)

Hyperlynx SI LineSim

Pre-layout simulation 툴인 LineSim은 HyperLynx의 하나의 모듈이며, PCB 제작 전 제약적인 배선 및 Stackup을 설정, Clock 최적화, 정밀한 Signal topology, Termination등을 최적화 시켜 Signal Integrity 문제들은 해결하거나 미리 예상 할 수 있도록 알려줍니다.

• IC, 전송선로, 케이블, 커넥터 및 수동소자를 포함하여 복잡한 내부 회로 및 IC 설정을 쉽고 빠르게 입력.
• 산업 표준인 IBIS Model을 포함하며, HyperLynx의 18,000개 이상의 IC 라이브러리, Generic Model과 사용자가 직접 Datasheet의 정보를 입력하여 제작할 수 있는 Custom Model을 포함하여 즉시 시뮬레이션이 가능.
• 그림 및 PCB 구조에 대한 각종 Stackup 데이타를 제공하며 실시간으로 임피던스 계산을 제공.
• PCB Transmission line의 다양한 Model 제공 : Microstrip , Buried microstrip, 대칭 / 비대칭 Stripline.
• Differential impedance 분석이 가능하며, differential termination 최적화 기능 포함.
• Visual IBIS Editor는 IBIS Model에 포함된 V/I – V/t의 자동 확인 기능을 제공하며 특성 곡선을 Drag and drop 형태의 Modeling을 제공.
• PCB Board에서 발생될 수 있는 EMC 문제를 측정하기 위해 Antenna/Current Probe를 제공.
• HSPICE 또는 Eldo Model을 사용하여 보다 정확한 분석 환경 제공

HyperLynx SI BoardSim

Post-layout SI 시뮬레이션인 BoardSim은 PCB Board의 배선 및 부품 배치가 끝난 후 Board 내에 Signal integrity 및 Timing 분석을 할 수 있도록 도와 줍니다.

• Batch Simulation은 각각의 Net에 대해 최소 및 최대 지연 시간, crosstalk 및 over/undershoot의 제한치 등을 체크하여 배치 모드에서 고속 PCB Net를 검사하고 불러 들입니다. 또한, 자동적으로 Signal Integrity의 Data 및 Board 내에 crosstalk / EMC 분석의 주요 이슈에 대한 정보를 스프레드 시트로 제공됩니다.
• Interactive Analysis는 다수의 문제들에 대해 단계별 시뮬레이션을 제공합니다.
• Quick Terminator는 다양한 Termination component들을 제공함과 동시에 실시간 추가 편집 및 분석을 가능하게 합니다.
• Trace Topology, IC Placement에 대한 정확한 Crosstalk를 예측할 수 있으며 Crosstalk Thresholds Violation 문제까지 예측가능
• Multi-board 분석가능

DDRx Wizard

DDR 메모리의 사용으로 SI 품질 외에 추가적인 중요한 스펙으로 Hold 타임과 Setup 타임 마진이 있으면 DDR 타이밍 마진은 이전에 비해 비약적으로 줄어들었고 보드상의 많은 네트들에 대하여 모든 타이밍 마진을 고찰하기란 매우 어려운 일입니다.

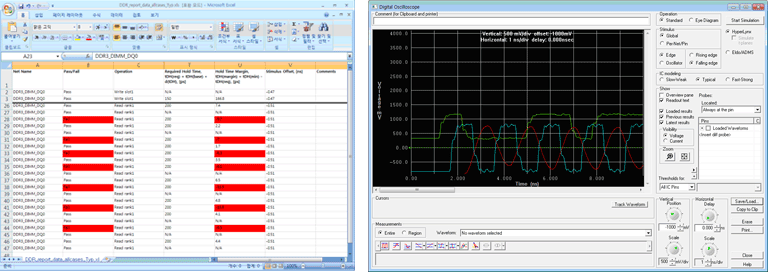

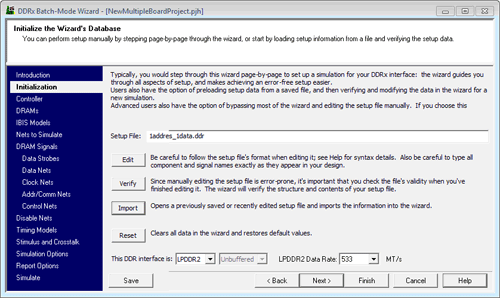

많은 네트들의 SI 품질과 Setup, Hold 타임 그리고 Derating을 확인하는 데에는 수많은 시간이 소모됩니다. DDRx Wizard는 DDR, DDR2, DDR3 인터페이스에 대한 시그널 Derating과 output skew 보상을 포함한 완벽한 타이밍 분석을 수행하고 HyperLynx BoardSim 환경에서 모든 버스에 대한 배치모드에서의 편리한 설정 환경을 바탕으로 모든 SI, 타이밍 결과를 Excel 형식의 리포트와 waveform으로 제공합니다.
