EDA Solution

PADS

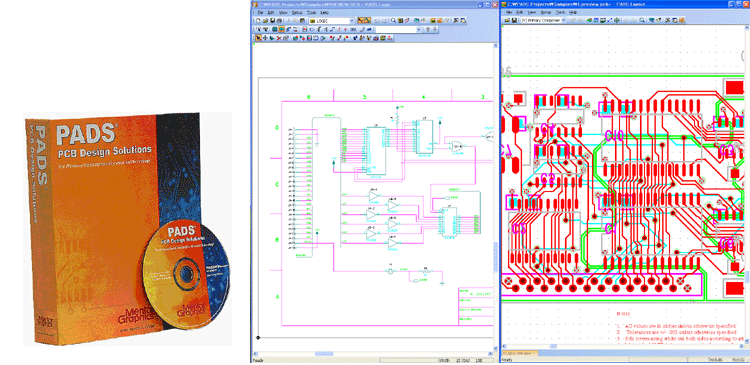

PADS 제품 이미지

제품개요

PADS PCB 디자인 솔루션은 디자이너들에 의해서 디자이너들을 위하여 개발되었으며 디자인 정의에서부터 신호 무결성 분석, Functional 시뮬레이션, 레이아웃과 제조데이터 생성에 이르기까지 전 디자인 플로우를 지원합니다.

주요특징

  • 전자 설계 환경이 급변함에 따라 강력한 기술과 신뢰성, 합리적인 가격을 제공해 줄 수 있는 PCB Design System이 요구되고 있습니다.
  • PADS Solution은 디자인의 정의, Front-End Simulation, PCB Layout 및 SI 분석 등을 포함하는 통합 환경을 쉽게 사용할 수 있도록 제공합니다.
  • PADS Layout은 PADS PCB Design 솔루션인 Mentor Graphics 사의 주력 제품 중 하나입니다.

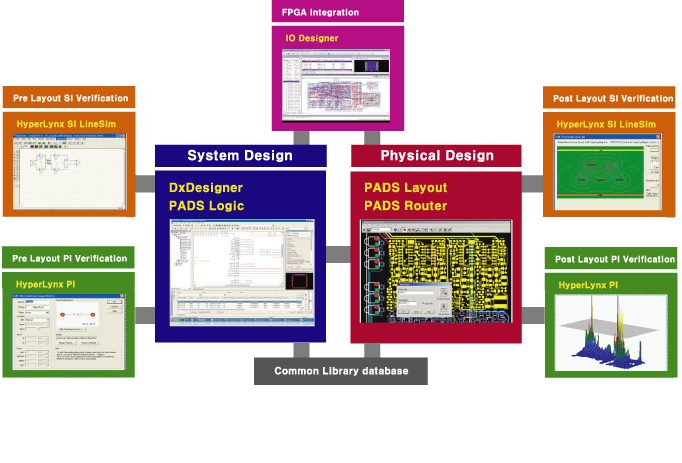

PADS 플로우

PADS 플로우

관련자료링크
