ModelSim

Mentor Graphics 에서는 Verilog, VHDL, SystemC를 지원하는 통합 디버깅 환경의 Single Kernel Simulator ? SKS- 기술을 업계 최초로 지원하는 ModelSim을 재공하고 있습니다.

Modelsim은 뛰어난 성능과 Code Coverage 및 여러 Debugging 기능을 이용하여 대형 사이즈 및 시스템을 Simulation 하고, ASIC SIGN OFF를 달성하기 위해 필요한 조건을 갖추고 있고, Multi language 환경에서의 설계 검증 역시 지원 하고 있습니다.

ModelSim S/W 는 FPGA & ASIC 설계를 위한 여러 표준 규격과 Platform을 가장 광범위하게 지원하고 있으며, 다양한 3rd Party Tool들과 서로 연계되어, 개발 엔지니어분들께 완벽한 개발환경과 성능을 제공합니다.

ModelSim 제품 이미지

주요특징

  • 최적화된 RTL 및 Gate Level Simulation
  • 최적화된 Native Compile Architecture
  • Single kernel Simulation
  • Language에 상관없이 동일한 GUI 환경 지원
  • C 언어 및 Tcl/TK 인터페이스를 통한 개방형 Architecture
  • SecureIP support
  • 32/64 bit Linux/Unix 및 32 bit Windows support

주요기능

ModelSim은 기본적인 Simulation 기능에, 추가적인 debugging 기능과 좀 더 빠른 Simulation을 위한 Optimization 기능을 제공하여, 개발 시간의 상당 부분을 차지하는 Verification 시간을 줄일 수 있습니다.

  • Dataflow Window

    ModelSim 제품 이미지

    ModelSim 에서 제공하고 있는 Dataflow Window 기능을 이용하시면, Design 의 실제적인 signal 과 function 의 연결상태와 현 상태에서의 value 값을 확인하면서 debug 를 할 수 있습니다. 그리고, 해당 function 의 블록을 더블 클릭하시면 선택한 블록의 code 내용이 자동으로 Source 윈도우에 보여집니다. 단계적인 Trace back 이 가능하고, Embedded Window 를 이용하면 선택한 블럭의 input, output signal 이 자동 선택되어 보여지므로 Verification 을 진행하는데 많은 시간을 줄일 수 있습니다.

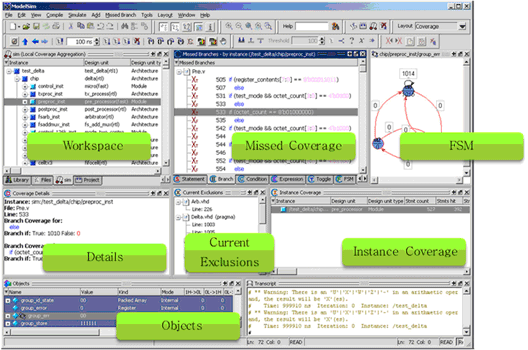

  • Code Coverage

    ModelSim 제품 이미지

    Code Coverage를 이용하면 옵션을 활성화 시키는 것만으로 Simulation을 진행하면서 Statement, Branch, Conditional, Expression, Toggle, FSM Coverage 결과 및 Report 파일을 볼 수가 있습니다. 또한, Dataflow window 와 Code Coverage 기능은 Simulation이 종료된 후에도 Debugging 하는데 사용이 가능하고, ASIC 및 FPGA 를 설계하는데 있어서 Verilog, VHDL, SystemC 어느 환경을 선택하더라도 같은 환경으로 사용자에게 친숙한 인퍼페이스를 제공합니다.

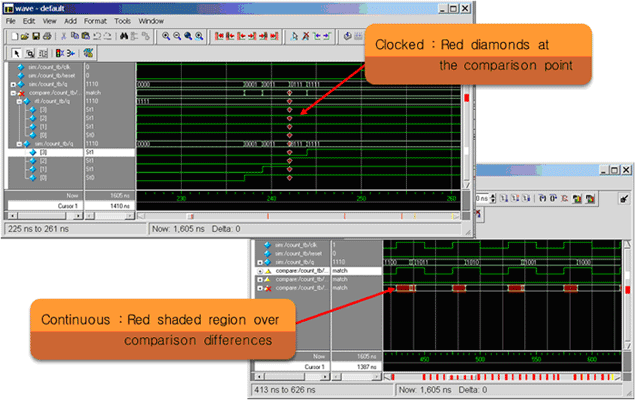

  • Waveform Compare

    ModelSim 제품 이미지

    ModelSim에서 제공하고 있는 Waveform Compare 기능을 이용하면, 2개의 Waveform을 비교하여 서로 다르게 나온 결과를 자동적으로 찾아 줍니다. 또한 특정 Signal을 기준으로 하여 Rising 혹은 Falling Edge를 기준으로 비교를 하거나, ModelSim command인 When 구문을 이용하여 특정 조건하에 비교를 할 수도 있습니다.

    ModelSim은 이러한 기능을 말고도 좀 더 편하고 다양한 Debugging 기능을 제공하고 있으며 또한, ModelSim SE 버전에는 RTL 및 Gate Level Simulation을 더 빠르게 진행할 수 있는 Optimization 기능을 제공하고 있습니다.

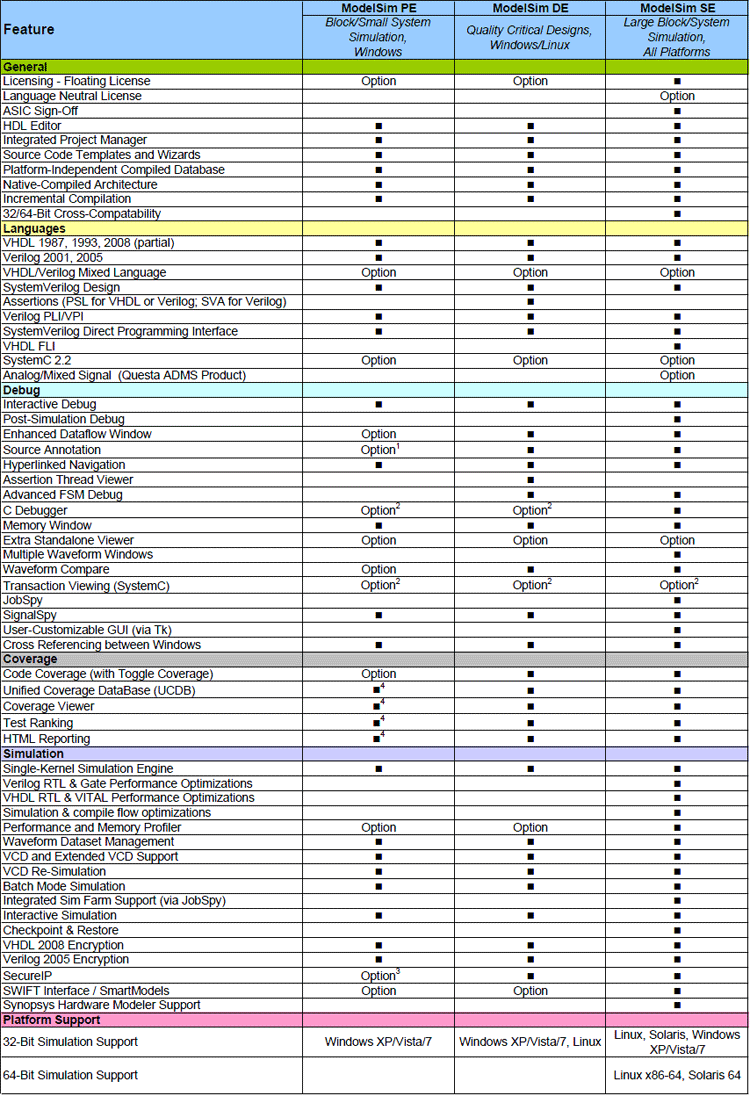

버전별 차이점

ModelSim은 PE, DE, SE 3가지 버전으로 나뉘어 지며, 그 차이점은 아래와 같습니다.

ModelSim 제품 이미지
