AutoCAD Inventor Tooling Suite

플라스틱 부품의 사출 금형 설계를 자동화할 수 있습니다. AutoCAD® Inventor® Tooling Suite는 AutoCAD Inventor의 모든 주요 기능과 더불어 디지털 프로토타입을 이용해 신속히 완벽한 금형 설계를 제작 및 검증할 수 있는 자동화 도구를 제공하므로 오류를 줄이고 금형 설계를 높일 수 있습니다.

금형 설계

금형 설계를 보다 신속하게 제작 및 검증할 수 있습니다. AutoCAD® Inventor®는 플라스틱 부품의 사출 금형 설계의 주요 측면을 자동화하므로, 완전한 금형 설계도를 신속히 제작 및 검증해 오류를 줄이고 금형 성능을 개선할 수 있습니다. 편리한 금형 설계 워크플로우를 기반으로 숙련도니 사용자에게는 자연스러운 방식으로 금형 설계 프로세스를 안내하는 동시에 초급자도 적절히 지원합니다.

플라스틱 사출 금형

플라스틱 부품의 Inventor 3D 모형에서 간편한 금형 설계 기능을 사용해 플라스틱 사출 성형 금형을 능률화할 수 있습니다. Inventor 디지털 모형과 완전히 연계되어 있어, 모형 변경사항이 금형 설계도에 자동으로 반영됩니다. Inventor는 금형 설계 프로세스를 안내하고 개구부 패칭이나 런오프/셧오프 서페이스 생성 등 복잡한 작업을 자동화합니다. 그 결과 제품 품질을 개선하고 출시 소요 시간을 단축할 수 있습니다.

부품 준비

플라스틱 사출 금형에 있어서는 세계 최대 자재 데이터베이스인 Moldflow®에서 부품 자재를 선택해 광범위한 자재 속성 정보를 확인할 수 있습니다. 또한, 부품 방향을 대화식으로 지정할 수도 있습니다. 시스템에서는 부품 크기를 기준으로 기본 작업 크기를 권장합니다. 설정 또한 손쉽게 편집할 수 있습니다. 부품 모형에 추가한 정보는 모두 금형 설계 프로세스에서 다시 사용할 수 있습니다.

패치 및 부품 서페이스 제작

자동으로 서페이스를 제작하므로 금형 설계를 가속화할 수 있습니다. 자동 패치 서페이스 제작 기능으로 부품 모형에 있는 개구부를 막을 수 있습니다. 뿐만 아니라, 정의한 부품 방향에 따라 부품 서페이스를 자동으로 생성할 수 있습니다.

맨위로

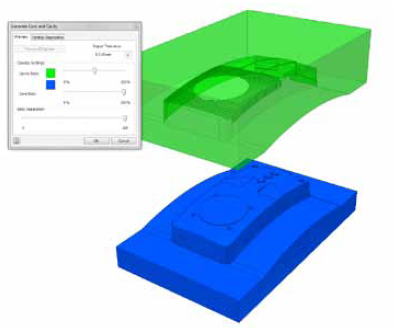

자동 코어 및 캐비티 설계

자동 코어 및 캐비티 설계

기존 CAD 도구에서는 코어 및 캐비티 설계가 너무 오래 걸리지만 Inventor의 금형 설계 기능을 사용하면 시간과 재작업을 모두 줄일 수 있습니다. 또한, 작업을 구분해 부품 서페이스 정의에 따라 코어와 캐비티의 절반만 만들 수 있습니다. 금형 어셈블리에 부합되는 사이드 코어 설계도를 제작해 이전 사이드 코어 설계도를 기존 금형 어셈블리에 반영합니다. 멀티캐비티 금형 설계일 경우, 초기 단계에서 금형 구성 배치를 원형, 사각형 또는 가변 정렬로 정의합니다. 자동 코어 및 캐비티 설계 도구를 사용해 패밀리 금형을 제작할 수도 있습니다.

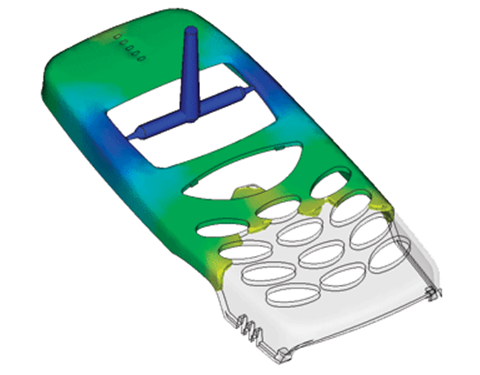

러너 및 게이트 설계

러너 및 게이트 설계

자동 러너 및 게이트 설계 도구를 사용해 금형 설계 리드 타임을 줄입니다. 탕구(sprue), 러너(runner), 게이트(gate) 등 완벽한 러너 시스템을 설계함으로써 성형한 플라스틱을 장비 노즐에서 금형 캐비티로 효율적으로 전달합니다. 게이트 위치 분석 도구 덕분에 게이트 위치를 보다 정확하고 효율적으로 결정할 수 있습니다. 사전 구성 모양을 지원하므로 게이트 포인트, 게이트, 러너, 탕구 및 콜드 웰을 신속히 제작할 수 있습니다.

냉각 채널 설계

몰드 베이스에 냉각 채널을 추가하는 데 소요되는 시간을 줄이고 오류 및 불일치를 방지합니다. Inventor Mold Design에서는 편리한 UI를 통해 몰드 베이스의 냉각 채널을 신속히 설계할 수 있습니다. 표준 카탈로그에서 커넥터와 파이프 플러그, 실링 플러그, O-링과 같은 냉각 구성요소를 선택하기 때문에 일관성을 보장하고 실수를 줄입니다.

금형 분석

Moldflow 플라스틱 플로우 분석 도구를 사용하기 전에 금형 설계를 시뮬레이션하고 최적화합니다. 이 분석 도구로 자재 흐름 속도 계산, 이상적인 게이트 위치 제시, 수축 산정, 프로세스 파라미터 구축 등 다양한 작업을 수행할 수 있습니다. 금형 분석으로 설계를 최적화하고 금형 반복 횟수를 최소화해 시간과 비용을 줄입니다.

맨위로

성형 가능성 분석

설계 주기 초반에 성형 가능성 문제를 파악해 큰 비용을 초래할 수 있는 실수를 방지합니다. Inventor에서는 금형 설계 프로세스를 시작하기 전에 부품 모형을 분석할 수 있습니다. 플라스틱 고정 장치, 싱크 마크, 냉각 효율성, 게이트 위치, 최적의 성형 시간대에 대한 이해도를 신속히 개선합니다.

표준 몰드 베이스 구성요소

표준 몰드 베이스 구성요소를 활용할 수 있습니다. AutoCAD Inventor Mold Design은 방대한 표준 몰드 베이스 및 구성요소 카탈로그를 지원하므로 모델링에 시간을 낭비할 필요가 없습니다. 표준 구성요소를 참조하고 플라스틱 부품별 코어 및 캐비티 요소와 결합되어 있는 사전 정의 몰드 베이스 어셈블리를 참조해 보다 효율적인 작업이 가능합니다.

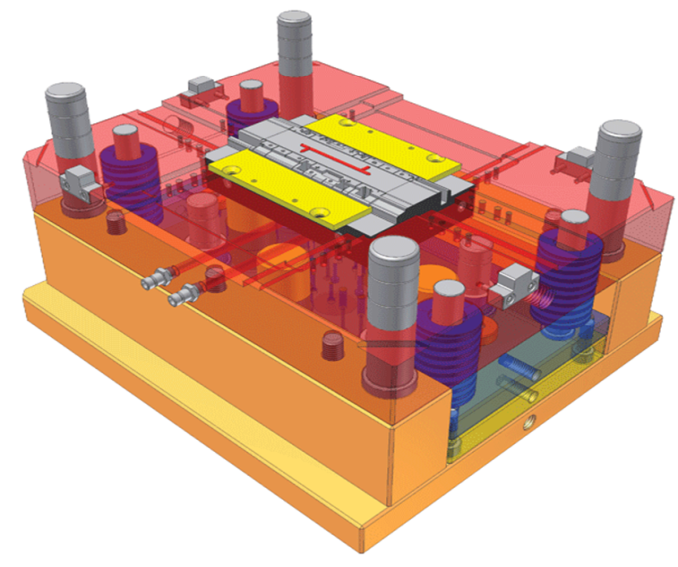

몰드 베이스 라이브러리

몰드 베이스 라이브러리

조직 전체에 걸쳐 표준 몰드 베이스 구성요소를 다시 사용할 수 있어 중복 작업을 피하고 이미 검증된 설계 지식을 활용할 수 있습니다. Inventor는 DME, Futaba, HASCO, LKM, Pedrotti, Polimold, Rabourdin, Strack 등 광범위한 몰드 베이스 카탈로그를 지원합니다. 표준 구성요소를 모두 단일화된 데이터베이스에 저장하기 때문에 액세스가 간편합니다. 필요에 따라 개인별 요구에 맞게 표준 몰드 베이스를 효율적으로 사용자화할 수 있습니다.

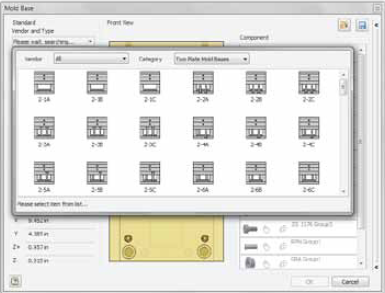

표준 몰드 베이스 부품

표준 몰드 베이스 부품

금형 설계도를 3D로 제작할 때 기존 금형 설계 지식을 재활용함으로써 생산성을 높이고 오류를 방지합니다. DME, HASCO, LKM, Meusburger, Misumi, National, Progressive, Punch, Sideco 등 표준 카탈로그에서 몰드 베이스 구성요소를 선택하는 것에서부터 작업을 시작합니다. 슬라이더, 리프터, 이젝터, 탕공, 부싱, 로케이팅 링 등 표준 구성요소를 설계하거나 수정할 수 있습니다. 각자의 요구에 부합되는 표준 몰드 베이스 구성요소를 갖추었다면, 이를 템플릿으로 내보내 나중에 다시 사용할 수 있습니다.

금형 문서화

금형 설계가 완성되면, Inventor가 검증된 디지털 모형을 사용해 관련 엔지니어링 도면과 BOM을 자동으로 생성합니다. Inventor 모형은 완벽한 연관 기능을 지원하므로 설계도를 변경하면 도면과 BOM이 자동으로 업데이트됩니다.

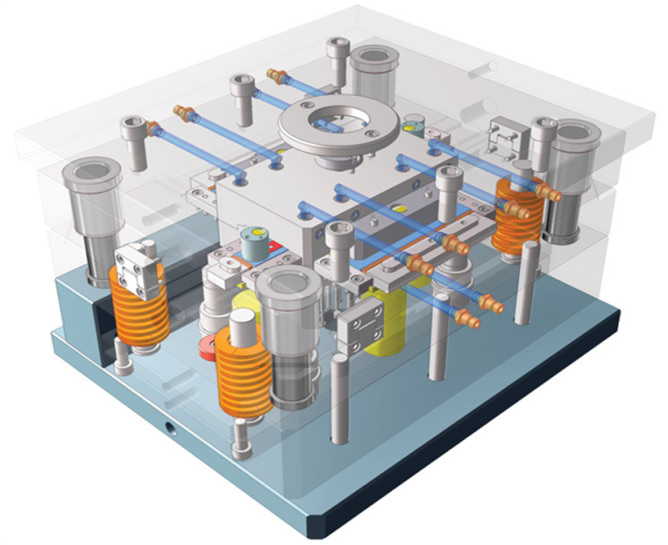

문서화

문서화

도면과 BOM을 자동으로 생성해 금형 설계 리드 타임을 줄일 수 있습니다. Inventor에서는 문서화 또는 제작 시 사용할 수 있도록 금형 설계 2D 도면과 관련 BOM을 자동으로 생성합니다. 3D 부품 모형을 변경하면, Inventor가 자동으로 도면과 BOM을 업데이트합니다.
