ED&C

7월 062015


PADS 사용 중 서브창이 짤리는 현상이 있습니다.

VX버전부터는 아래 함수를 추가해 주시면 해당 문제점을 해결 하실 수 있습니다.

C:\MentorGraphics\PADSVX.1.1\SDD_HOME\Programs

해당경로에 가시면 powerlogic.ini , powerpcb.ini, blazerouter.ini 파일이 있습니다

각각을 메모장으로 오픈 하시어 [general]부분에 Dialog_Font_Fix=1 의 값을 추가해 주세요.

PADS

 Posted by at 14:54
2월 042015


201502044

asc로 된 파일을 Import시에 위와 같은 메시지가 발생하고 오픈이 되지 않는 이유는
Max Layer로 된 다자인 파일이기 때문에 일반 레이어에서는 오픈이 되지 않습니다.
해결 방법은
Setup – Layer Dfinition 에 들어가 Max Layer로 변경하신 후 Import 하시기 바랍니다.

201502045



 Posted by at 15:09
2월 042015


201502042

Logic과 Layout간의 ECO진행시 위와 같은 메시지가 뜨며 진행이 되지 않는 경우가 있습니다.

이는 Logic과 Layout의 Layer Setting과 Design Rules이 다를경우 해당 메시지가 나오며 적용이 되지 않습니다.

이럴경우 Logic에서 아래와 같이 PADS Layout Link창에서 Compare Design Rules의 체크박스를 해제 하신후에 적용해 보시기 바랍니다.

201502043

 Posted by at 11:29
2월 042015


201502041

위 이미지 처럼 메시지가 뜨며 라이브러리가 추가가 되지 않는 경우가 있습니다.
이 경우는 해당 부품이 Max Layer로 작업된 부품이기에 일반 레이어에서는 불러지지 않습니다.

Max Layer에서 저장된 부품은 일반 레이어로 다시 돌리실 수 없습니다.

Max Layer에서 작업이 된 라이브러리는 별도로 관리해 주셔야 작업하시기 편합니다.
예를들어 Max_XXX 라고 구분을 주셔야 추후에 라이브러리 관리 및 추가가 용이 하오니 참고하여 주시기 바랍니다.

 Posted by at 10:56
1월 162015


1.툴을 실행하고 Calculator에서 SMD Calculator를 선택합니다.

0116-1

2.Quad Flat Pack(QFP) 를 선택합니다.

0116-2

3.Pitch에 0.5, Pin Count에 100을 입력한 후 Fine를 누릅니다.

0116-3

4.조건에 충족한 라이브러리가 검색됩니다.

0116-4

5.Clear를 눌러 검색된 라이브러리를 지울 수 있습니다.

0116-5

6.Pitch에 0.5, Pin Count에 100, H에 2.0을 입력한 후 Fine를 누릅니다
0116-6

7.조건에 맞는 라이브러리가 검색 되고, 적용하려면 OK를 누릅니다.

0116-7

8.직접 치수를 변경하여 원하는 형태로 수정 가능합니다.

0116-8

9.Land Pattern 탭을 선택하시면 dimension 확인이 가능합니다.

0116-9

10.View Pin and Padstack Data을 선택하면 오른쪽에 Pin List를 확인할 수 있습니다.

0116-10

11.Calculator Settings 탭으로 이동하여 User를 선택하면 SMD Settings를 수동으로 변경할 수 있습니다

0119-1



12.Global Settings 탭도 user를 선택하시면 Drafting 및 Rules의 기본값을 수정하실 수 있습니다.

0116-15

13.작업이 완료되면 Wizard를 클릭하고 CAD Tool에서 PADS Layout을 선택 합니다.

0116-12

14.Land Pattern Name : 저장될 이름을 입력합니다.
Version : 사용하는 Layout버전을 선택합니다.
Library directory : 라이브러리가 저장될 폴더가 만들어 지는 위치로 지정합니다.
Library name : 라이브러리가 저장될 폴더 이름을 설정합니다.(기존에 설정되어 있는 폴더 이름을 줄 경우(예:USR) 그 하위로 라이브러리가 저장됩니다.

Create and Close를 눌러 라이브러리를 생성 합니다.

0116-13

15.아래와 같이 생성된걸 Layout에서 확인할 수 있습니다.

0116-14



 Posted by at 18:08
1월 152015


Land Pattern Creator를 사용하면 몇 분 이내에 IPC-7351B 호환 CAD 라이브러리 구축이 가능합니다.

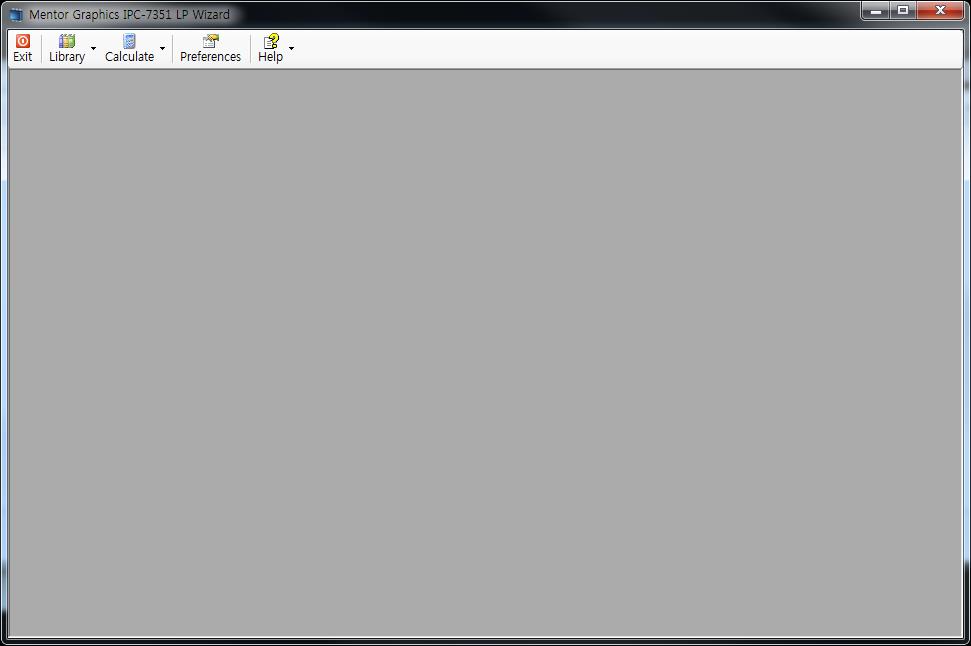

1. Land Pattern Creator를 실행하면 다음과 같은 창이 열립니다.

lp1

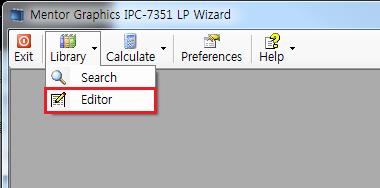

2.Library- Editor를 누릅니다.

lp2

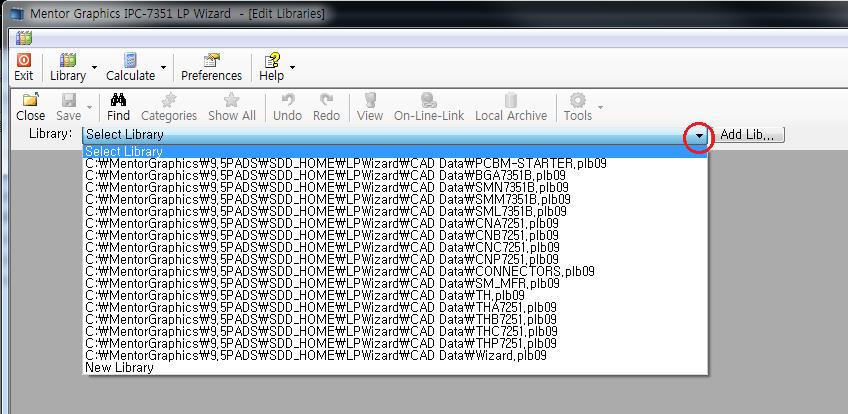

3. ▼표시를 누르면 아래로 등록된 라이브러리 항목들이 검색됩니다.

lp3

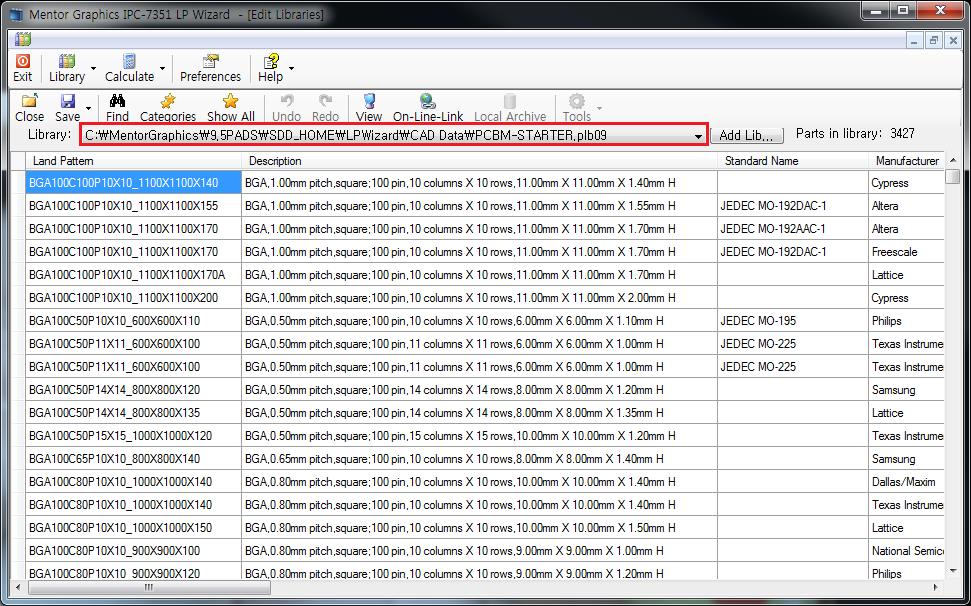

4.PCBM-STARTER.plb09를 선택하면 포함되어 있는 라이브러리가 검색됩니다.

lp4

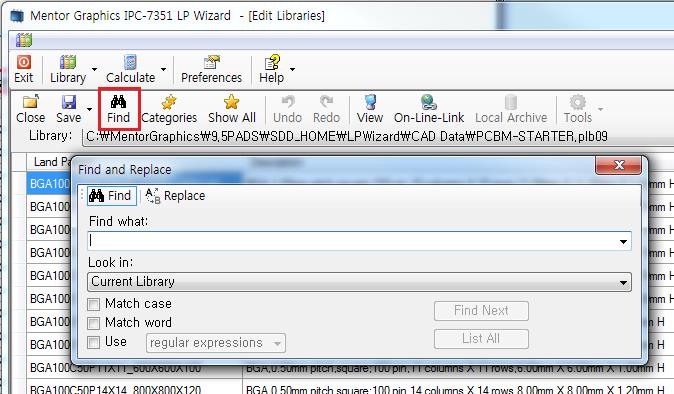

5. Find를 눌러 Find and Replace창을 엽니다.

lp5

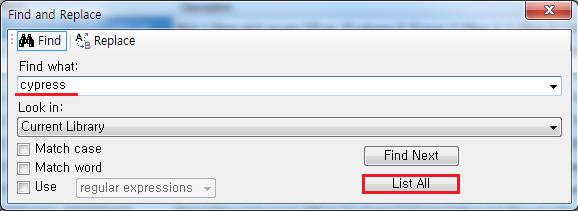

6.“cypress”로 입력하고 List All을 누릅니다.

lp6

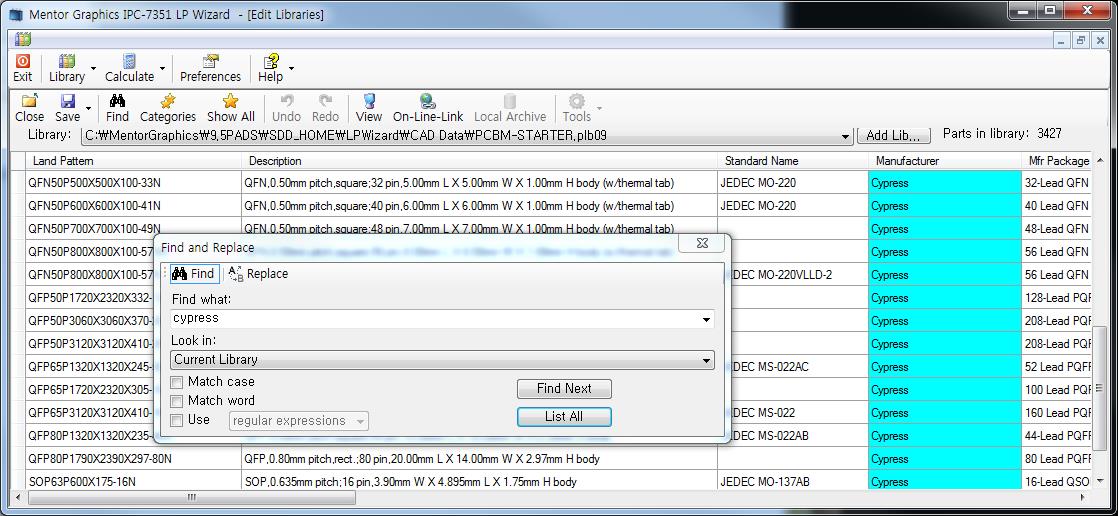

7.Cypress가 포함된 라이브러리 항목이 정렬됩니다.

lp7

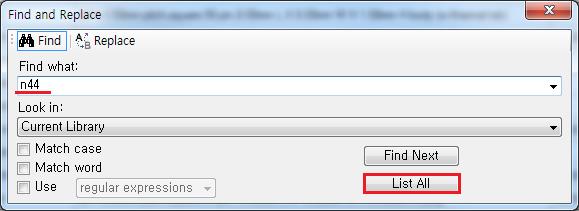

8.다시 “n44”로 입력하고 List All을 누릅니다.

lp8

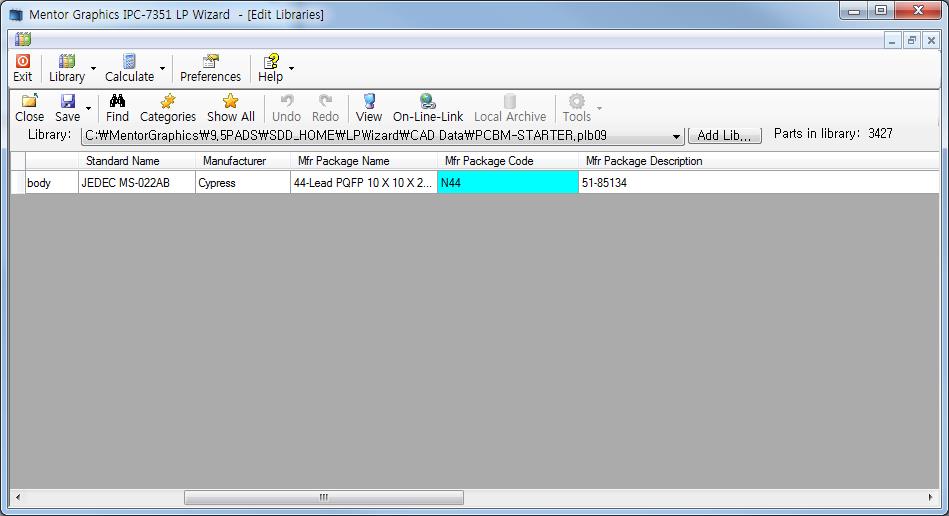

9.N44 항목이 포함된 라이브러리가 검색됩니다.

lp9

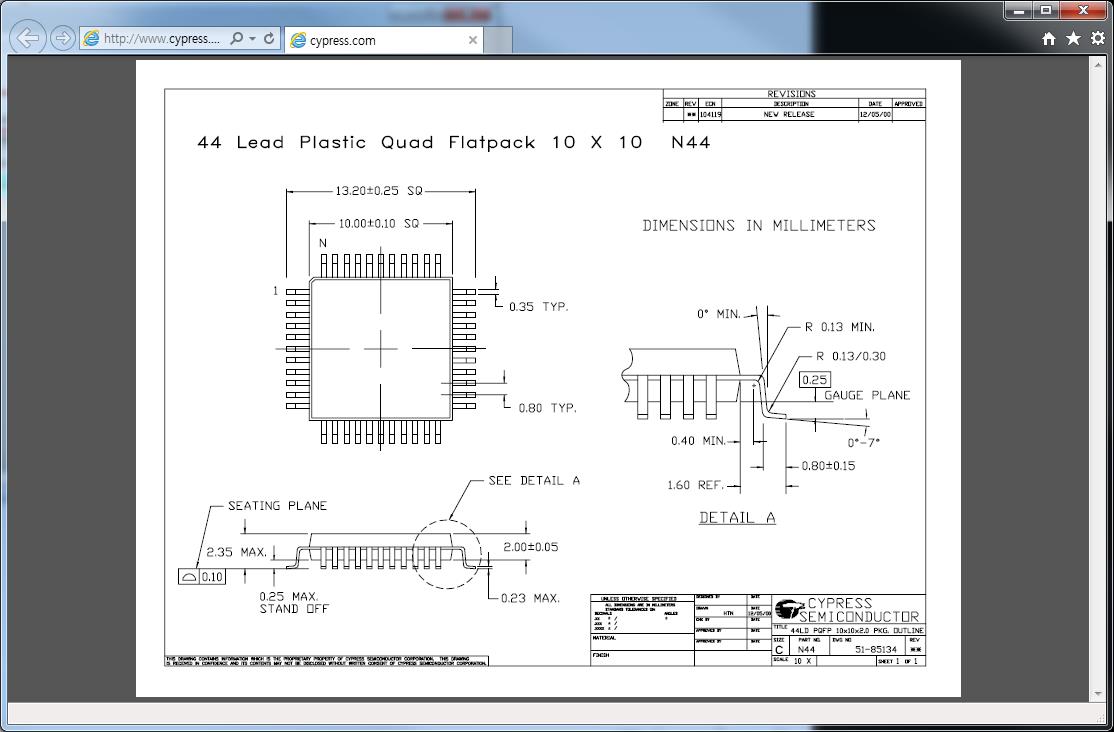

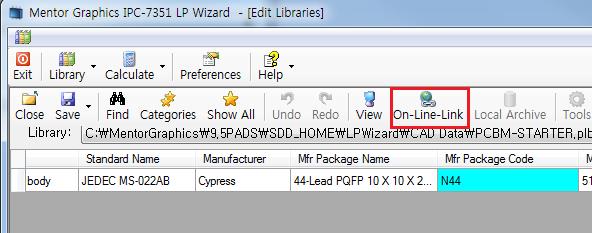

10.On-Line-Link 를 선택하면 인터넷으로 연결되어 부품의 Dimension을 확인할 수 있습니다.

lp10

lp11

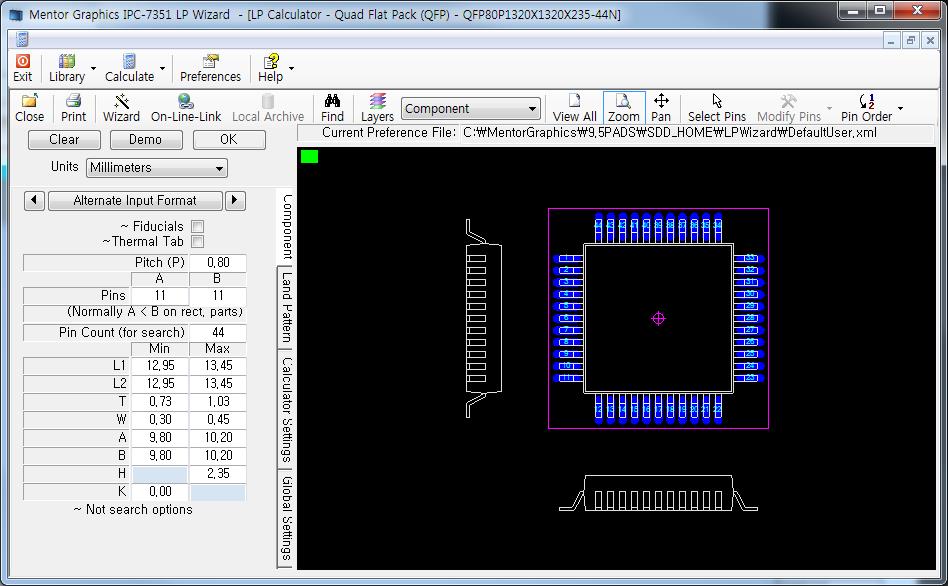

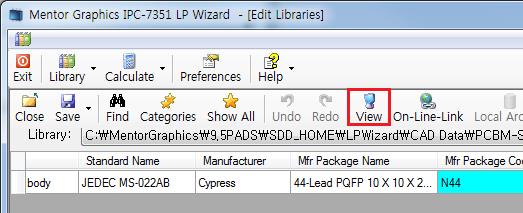

11.View 버튼을 누르면 부품의 미리보기 및 수정이 가능합니다.

lp12

lp13

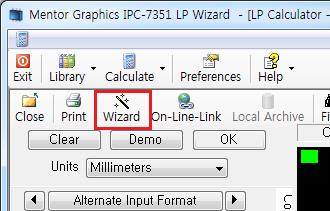

12.수정이 완료되면 Wizard 를 선택합니다.

lp14

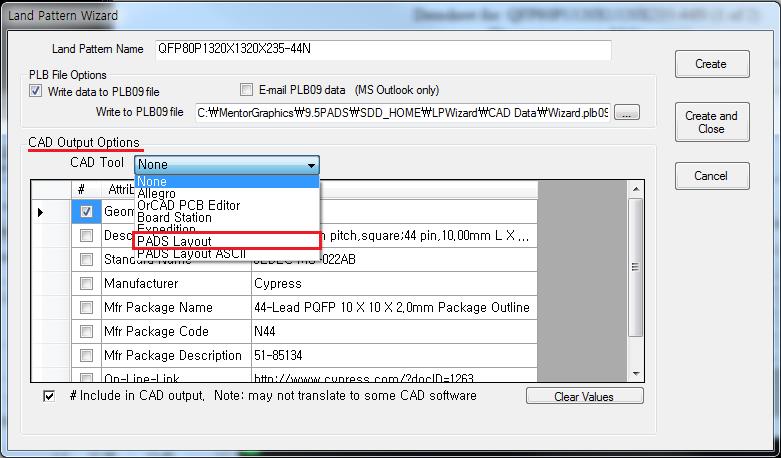

13.CAD Output Options에서 PADS Layout을 선택 합니다.

lp15

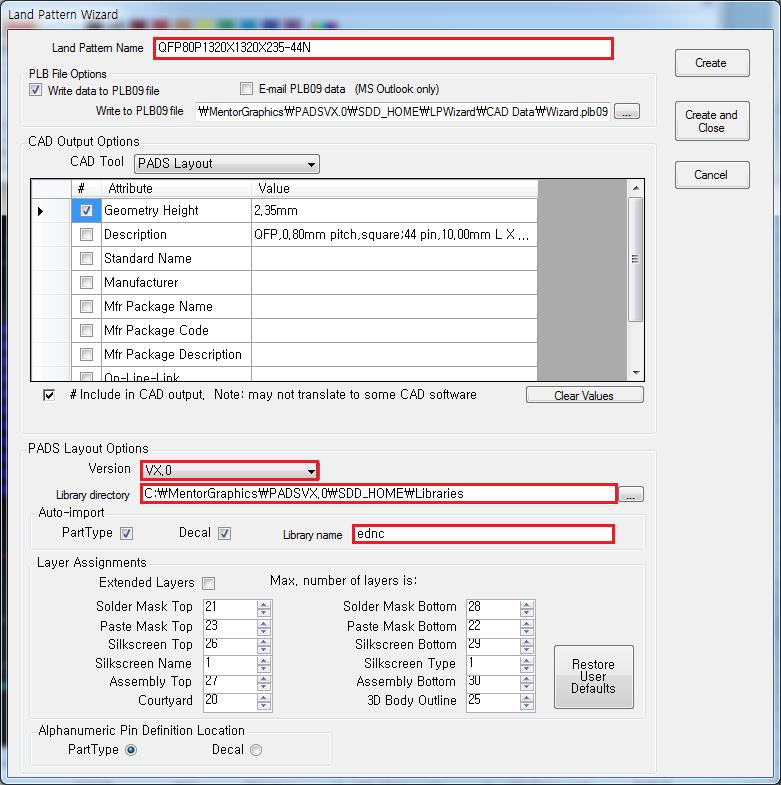

14.아래와 같이 설정 합니다.

Land Pattern Name : 저장될 이름을 입력합니다.
Version : 사용하는 Layout버전을 선택합니다.
Library directory : 라이브러리가 저장될 폴더가 만들어 지는 위치로 지정합니다.
Library name : 라이브러리가 저장될 폴더 이름을 설정합니다.(기존에 설정되어 있는 폴더 이름을 줄 경우(예:USR) 그 하위로 라이브러리가 저장됩니다.

lp16

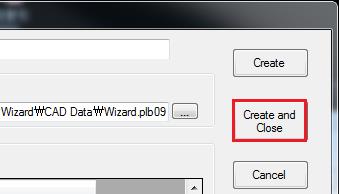

15.설정이 끝나면 Create and Close를 누릅니다.

lp17

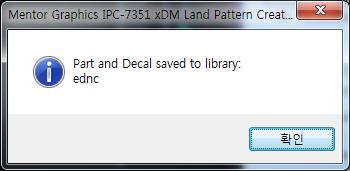

16.아래와 같이 완료 메시지가 나오면 확인을 눌러 창을 닫습니다.

lp18

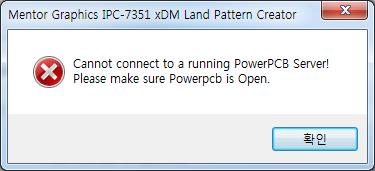

17.Layout이 실행되어 있지 않은 경우 아래와 같이 진행이 되지 않으니, Layout을 실행한 후에 진행합니다.

lp19

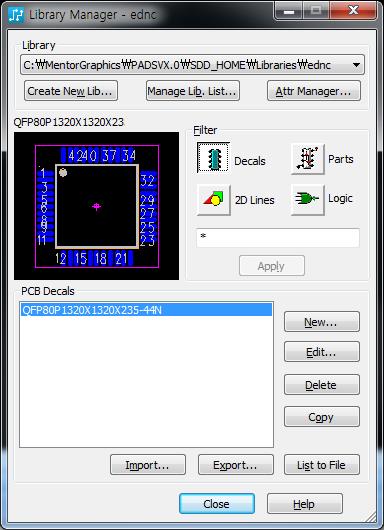

18.아래와 같이 Layout에 저장된걸 확인할 수 있습니다.

lp20

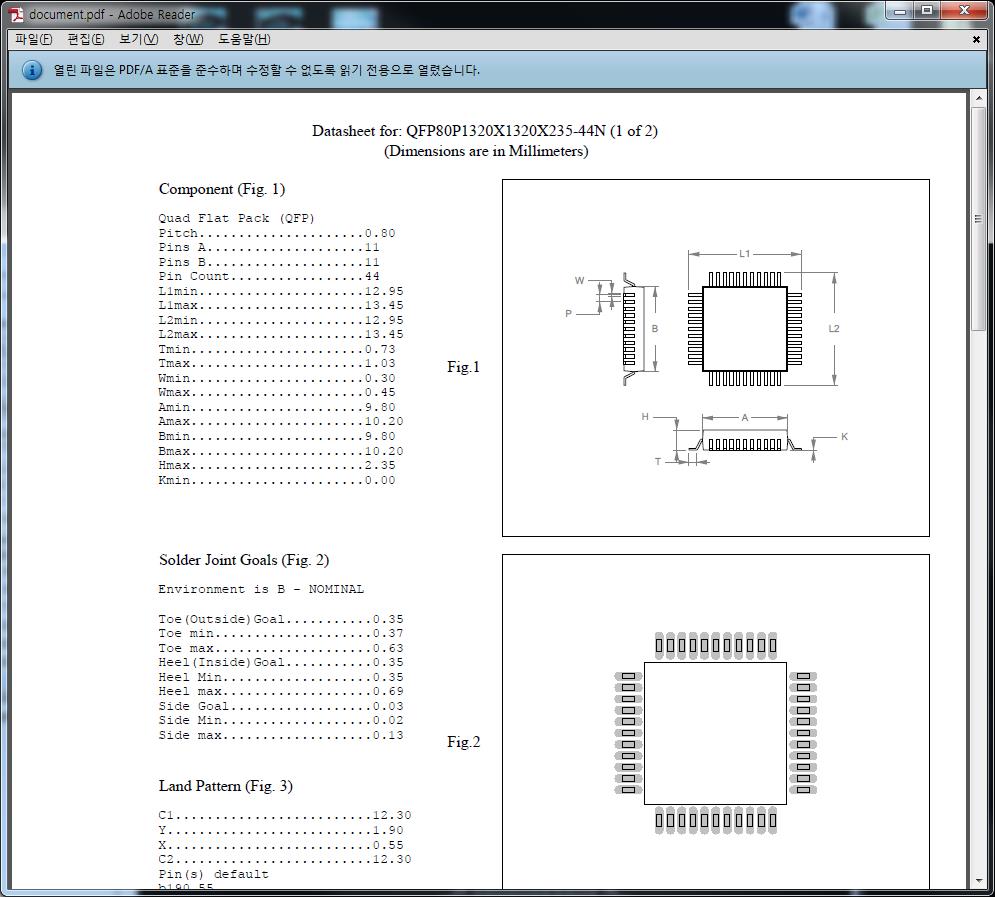

19.Print를 누르면 아래와 같이 출력 가능합니다.(아래 이미지는 PDF 출력)

lp21

lp22

 Posted by at 11:06
12월 222014


CAM에서 Preview 창이 열리지 않을경우 아래 방법으로 진행해 보시기 바랍니다.

실제로는  Preview창이 열려 있기는 하나 화면에 보이지 않는 위치에 열린것이기에 창의 위치와 크기를 변경하여 화면에 보기에 수정할 수 있습니다.



1. CAM Preview창을 닫습니다.

2. C:\MentorGraphics\PADS버전\SDD_HOME\Programs 안의 powerpcb.ini 파일을 메모장으로 오픈합니다.

3. CAM Preview로 검색합니다.

4. 아래와 같이 변경해 주세요.

CAM Preview – Position=-1175 95 -1 -1
CAM Preview – Size=798 551

5. 저장 하신 후 PADS Layout의 CAM Preview창을 오픈해 보시기 바랍니다.









 Posted by at 15:32
12월 222014


Translator 위치

9.5 버전 : 시작 – 모든프로그램 – Mentor Graphics SDD – PADS 9.5 – Translator

VX 버전 : 시작 – 모든프로그램 – Mentor Graphics PCB – PADS VX.0-Translator

Schematic/Symbol
To From Version File Extension Format
DxDesigner (7.9.x)* Altium Designer 6.x – 7.1 .schdoc .schlib Binary
CADSTAR v5, 6, 7, 8, 9 .scm .csa .lib Binary, ASCII
OrCAD Capture 7.2 to 10.5 .dsn .olb Binary
P-CAD 2000x and newer .sch .lib Binary, ASCII
Protel 99SE / DXP 2004, 2006 .sch .lib .ddb Binary
PADS Logic 2007 and newer .sch .pt07 .ld07 .ln07 .pd07 Binary
PADS Logic (9.x) Altium Designer 6.x – 7.1 .schdoc .schlib Binary
CADSTAR v5, 6, 7, 8 .scm .csa .lib Binary, ASCII
OrCAD Capture 9.x – 16.2 .dsn .olb Binary
P-CAD 2001, 2002, 2004, 2006 .sch .lib Binary, ASCII
Protel 99SE / DXP 2004, 2006 .sch .lib .ddb Binary
Layout/Decal
To From Version File Extension Format
PADS Layout (9.x) Altium Designer 6.x – 7.1 .pcbdoc .pcblib Binary
Allegro through 16.3 .brd ** Binary
CADSTAR v5, 6, 7, 8 .pcb .cpa .lib Binary, ASCII
OrCAD Layout 9.x, 10.x .max .min .lib Binary, ASCII
P-CAD 2001, 2002, 2004, 2006 .pcb .lib Binary, ASCII
Protel 99SE / DXP 2004, 2006 .pcb .lib .ddb Binary







 Posted by at 15:18
12월 052014


1     네트워크 연결 확인 (Client PC에서 확인)
서버와의 네크워크 연결 확인 – 명령프롬프트에서 “Ping Hostname or IP”

  1. 시작 – 프로그램 및 파일 검색란에 “cmd”를 검색합니다.
    1-1
  2. 아래와 같이 dos창이 열리면 “Ping Hostname or IP”를 입력하여 Network 상황을 확인합니다.
    1-2
  3. 손실이 있는지 확인하고, 위의 이미지 처럼 보냄과 받음이 일치하면 네트워크상의 문제는 없습니다.
    (손실(Loss)이 있을 경우 Network을 먼저 연결하신 후 진행하시기 바랍니다.)

2.     USB Lock 키 확인 (Server PC에서 확인)

  1. License 파일과 USB Lock이 일치해야 사용이 가능합니다. 먼저 USB키가 인식되어 있는지 확인해 봅니다. 사용 중엔 USB Lock이 항상 꽂혀 있어야 합니다. 시작 – 모든 프로그램 – Mentor Graphics Licensing – Lmtools를 실행합니다.
  2. System Setting 탭으로 이동하여 FLEXID에 USB키가 인식되어 있는지 확인합니다. (인식되지 않을 경우, Driver 설치 파트를 참고하시기 바랍니다.)
    1-3



3.     라이선스 유지보수 및 만료날짜 확인 (Server PC에서 확인)

  1. 시작 – 모든 프로그램 – Mentor Graphics Licensing – Lmtools를 실행합니다. Config Service탭으로 이동하여 Path to the license file에 라이선스가 연결되어 있습니다.
    Browse를 눌러 파일 형식을 .dat 또는 All files을 선택하여 라이선스 파일을 검색합니다.( .txt, .dat 의 확장자의 License파일을 지정 합니다.)
    1-4
    1-5
  2. 해당 파일을 선택한 후 오른쪽 마우스 버튼을 클릭하여 메모장 또는 노트패드로 오픈 합니다.
    1-6INCREMENT 구문에서 앞에 있는 날짜가 유지보수 만료일, 뒤의 날짜가 라이선스 만료일 입니다. 2014.020 : 유지보수가 2014년 2월까지 입니다. 17-may-2014 : 라이선스 만료일 이 2014년 5월 17일 입니다. FLEXID=9-XXXXXXX : USB Key 번호입니다.

라이선스 만료일이 지났을 경우 정상 동작하지 않고, 데모로 실행됩니다. 만료일이 지난 라이선스는 설치하셔도 사용이 되지 않으므로, Mentor SupportNet 홈페이지나, 이디앤씨로 연락 주시면 갱신된 라이선스 파일을 받으실 수 있습니다.



4.     환경변수 확인 (Client PC에서 확인)

  1.  라이선스 파일의 연결 상태를 확인해 봅니다. 내 컴퓨터를 선택하고 오른쪽 마우스 버튼을 눌러 “속성”을 선택합니다.
    1-7
  2. 고급 시스템 설정을 클릭 합니다.
    1-8
  3. 환경 변수를 클릭합니다.
    1-9
  4. 시스템 변수에서 MGLS_LICENSE_FILE을 선택하고 편집 버튼을 클릭하여 변수값(라이선스 경로)을 확인합니다. (변수값이 여러 개인 경우, 앞에서부터 순차적으로 라이선스를 검색하므로 PADS실행이 늦어질 수 있습니다.)
    4-4
    4-5

5.     Server 동작 확인 (Server PC에서 확인)

5-1. Log File 확인 방법

  1. 시작 – Mentor Graphics Licensing – Lmtools 를 실행합니다.
    5-1
  2. Config Servirces탭으로 이동하고 View Log..을 클릭하여, 아래와 같이 Feature들이 올라오는지 확인합니다. 구매한 제품에 따라서 Feature가 상이할 수 있습니다.
    5-2
    5-3
  3. Feature가 제대로 올라오지 않을경우 Start/Stop/Reread탭으로 이동하여 Stop -> Start Server를 눌러 왼쪽 하단의 Successful 메시지를 확인합니다. (Successful 메시지가 뜨지 않는다면 서버가 정상동작 되지 않는 것이므로, 다음 장을 확인해봅니다.)
    5-4
  4. Help – About을 눌러 LMTOOLS의 버전을 확인합니다. (최소 11.10 버전)
    http://www.ednc.com/wp/wp-content/uploads/2013/01/pcls_v9.6.6.2.zip
    5-5

5-2. mgcld. Lmgrd 실행 확인

  1. 작업표시줄에 마우스를 위치하고, 오른쪽 마우스 버튼을 눌러 “작업 관리자 시작”을 선택합니다.
    6-1
  2. 프로세스 탭으로 가서 LMGRD.EXE 2개, Mgcld.exe 1개의 동작을 확인합니다. 다른 제품의 LMGRD도 포함되어 있을수 있으니 대문자로된 LMGRD.EXE로 검색바랍니다.
    6-2

    –       동작하지 않을 경우

    • 백신을 확인합니다.
    • 자체 보안 프로그램이 있는지 확인합니다. (라이선스 파일에 Server Host Name 변경 후 저장시 잠김파일이 되어도 안됩니다.)
    • 윈도우 날자 및 시간이 맞는지 확인합니다.
 Posted by at 15:52
