Analog/Mixed-Signal Design 을 위한 빠르고 정확한 Foundry-Proven Simulation.

Tanner EDA Tool Suite 의 일부인 Tanner T-SPICE Simulator 는 Tanner AMS IC Design Flow 상의 다른 Tanner 제품들과 쉽게 통합 연동을 지원하는 업계 표준을 지원하는 Simulator 입니다. Advanced Modeling, Multi-Threading 을 지원하고, Device-State Plotting, Real-Time Waveform Viewing and Analysis 와 간단한 SPICE 구문 생성을 지원하는 Command Wizard 를 통해서 정확한 Simulation 결과를 보거나 분석할 수 있습니다.



  • Multi-Threading 을 지원하는 빠르고 정확한 Analog/Mixed-Signal Circuit Simulator.
  • 가상 데이터 측정, 파라미터 스위핑, 몬테카를로 분석, DC/AC 및 트렌지언트 노이즈 해석을 이용하여 회로 동작을 정확하게 특성화
  • Levenberg-Marquardt non-linear optimizer, plot statements 와 파라미터 정의, Plus Bit 또는 Bus Logic Waveform Input 지원
  • Windows 및 Linux 에서 사용 가능

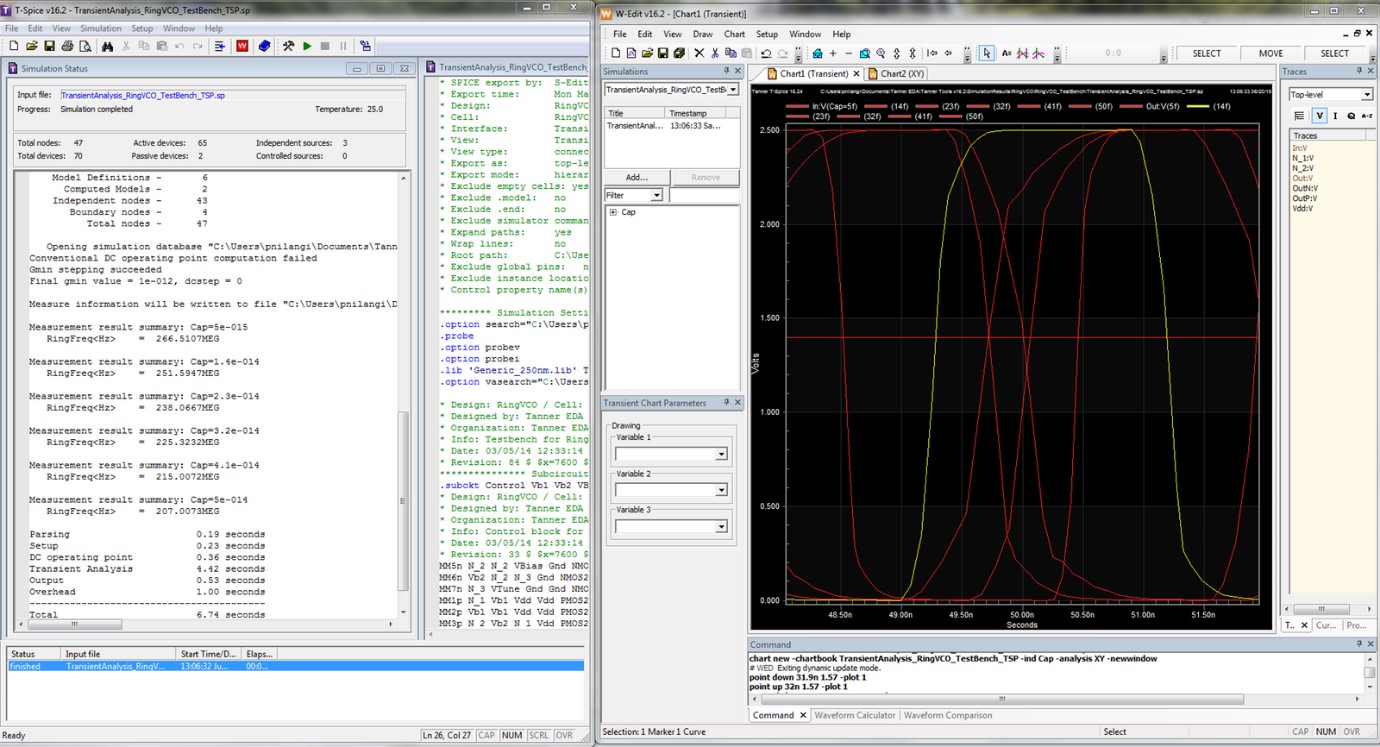

Simulation 결과는 Tanner Waveform Viewer (W-EDIT) 를 통해서 볼 수 있습니다.
Intuitve and Easy to Use
직관적이며, 쉬운 Learing Curve 를 인해 빠르게 사용할 수 있습니다.
Foundry-Proven
RTL go GDSII, PDKs 지원
PSP, BSIM3.3 & 4.6, BSIM SOI 4.0, EKV 2.6, MOS 9, RPI a-SI and Poly-Si TFT, VBIC 그리고 MEXTRAM models 지원

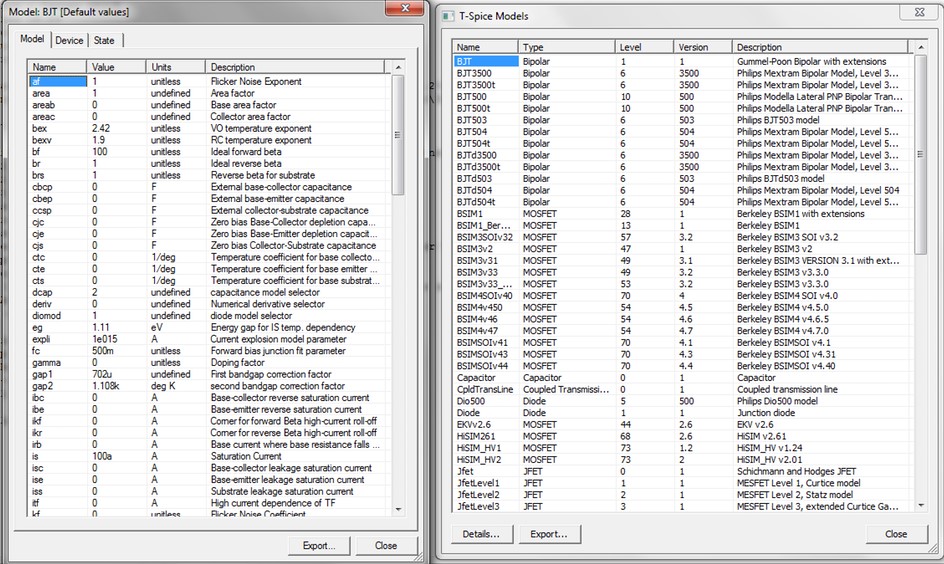

Different Models Support By T-SPICE
Supports Key Industry Standards
HSPICE, PSpice-Compatible Syntax
모든 DEVICE 의 맞춤형 고급 모델링을 위한 Verilog-A, Verilog-AMS 모델 생성 지원

Tanner Waveform Viewer (이전 W-EDIT) 제품은 직관적인 Multiple-Window 와 Multiple-Chart 를 통해 시물레이션 결과 파형을 쉽게 분석 및 비교할 수 있습니다.

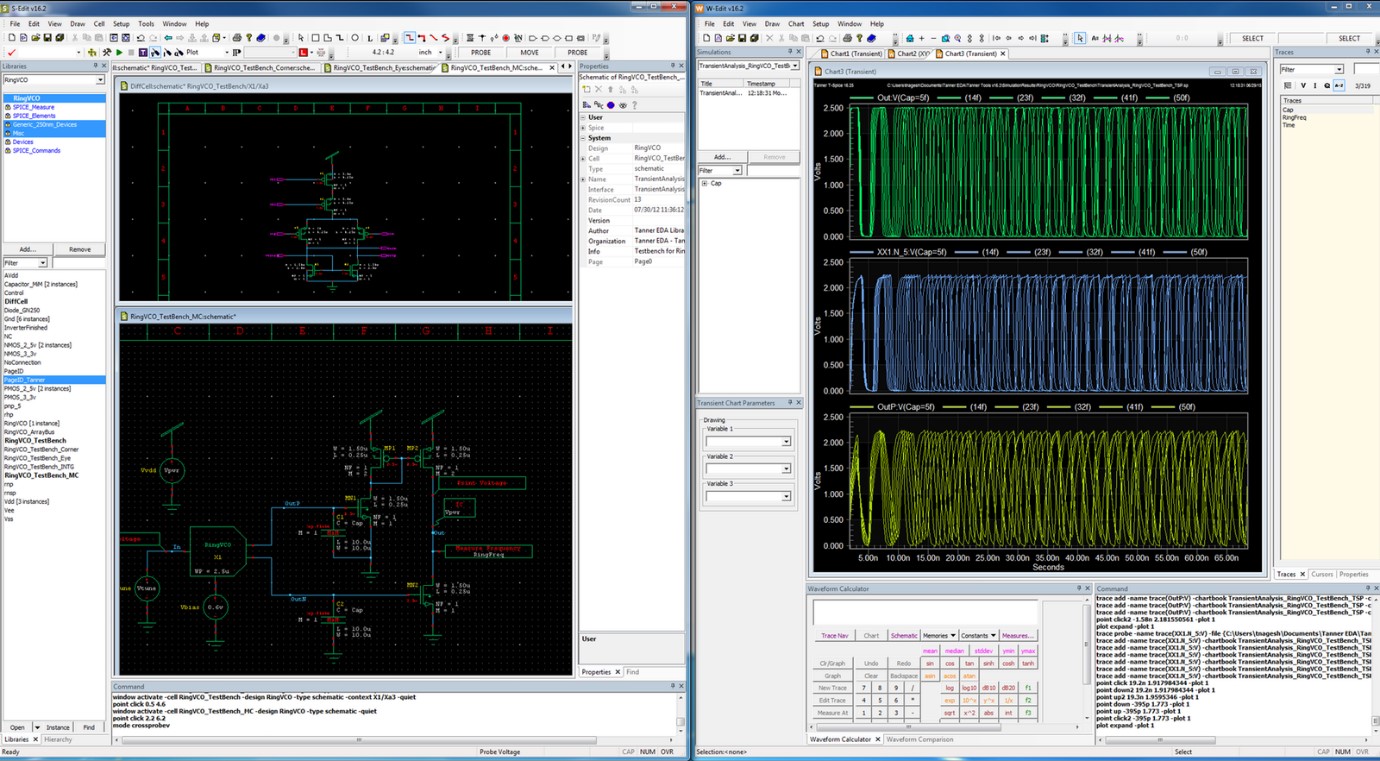

시뮬레이터 인 Tanner T-SPICE 와 Schematic Capture 인 Tanner S-EDIT 위 연동되어, Tanner S-EDIT 로부터 쉽게 데이터를 불러올 수 있습니다.

  • Schematic Capture 인 Tanner S-EDIT 와 Waveform Data Direct Cross Proving 을 지원합니다.
  • Advanced Analysis 를 위해 새로운 trace 생성 및 측정 데이터의 max, min, average, intersect, rms, over/undershoot, amplitude, error, crossing, delay, period, frequency, rise/falltime, jitter, pulse width, settling time, integral, derivative, duty cycle, 그리고 slew rate 까지 확인을 할 수 있습니다.

Tanner Waveform Viewer 에는 다음과 같은 기능이 포함되어 있습니다.

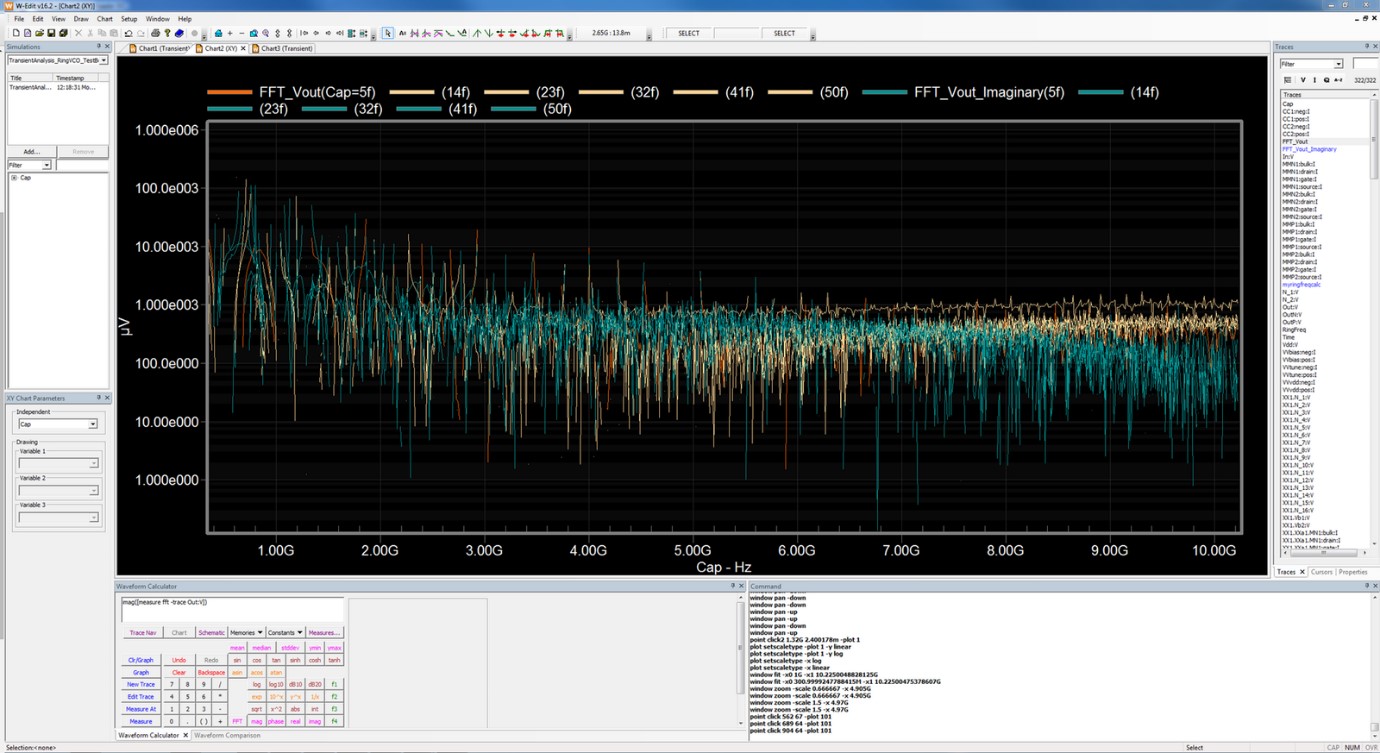

Automactically Calculate & Display FFT Results

dB or Linear magnotude

Wrappeed or unwrapped phase

Use for real or imaginary parts

Multiple Simulations

Tanner Waveform Viewer 는 동시에 여러 시뮬레이션 결과 보기를 지원하므로 다양한 조건의 시뮬레이션 결과를 비교 및 측정하기 유용합니다.

시뮬레이션 하나 이상의 결과 파일에서 다른 조건의 시뮬레이션 결과를 로드하고 Chart창에 복사 할 수 있습니다. AMS 를 진행하시는 경우에는 VCD 파일을 로드하여 디지털 결과도 같이 확인 할 수 있습니다.

Programmable

Tanner Waveform Viewer 는 잘 알려져 있는 TCL 를 이용하요 GUI 상으로 할수 있는 다양한 작업을 진행하는 스크립트를 작성하여 사용할 수 있습니다.

Chartbooks

Tanner Waveform Viewer 는 Chart 에 디록되는 모든 정보를 저장하는 chartbook 를 생성합니다.

후속 시뮬레이션 결과와 비교를 하기 위해 Chartbook 에 저장된 Data 를 불러오고, 해당 파형을 복사 및 측정을 하는 것이 가능합니다.
